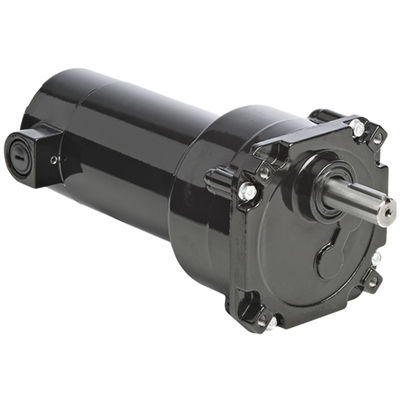

Motoriduttore DC Model 1163

a spazzolaa dentatura dirittaa ingranaggi elicoidali

Panoramica del prodotto
Riduttore-motore DC ad albero parallelo serie metrico 24A-Z, modello 1163. Il motore 24A fornisce elevata coppia di spunto, velocità regolabile e prestazioni costanti in diverse condizioni operative. Il carter ingranaggi è non ventilato e gli ingranaggi sono lubrificati permanentemente per una lunga durata.

Specifiche

• Velocità (rpm): 9,6
• Coppia nominale (Nm): 11,3
• Coppia nominale (lb-in): 100
• Coppia di picco (Nm): 13
• Coppia di picco (lb-in): 115
• Potenza (W): 23
• Potenza (HP): 1/32
• Tensione: 180 V CC
• Corrente: 0,18 A
• Rapporto di trasmissione: 180
• Carico radiale (N): 555
• Carico radiale (lbs): 125
• Lunghezza XH (mm): 199
• Lunghezza XH (inch): 7,82
• Peso (kg): 2,3
• Peso (lbs): 5
• Schema di connessione: 07410097
• Tipo prodotto: 24A4BEPM-Z4
• HPDecimal: 0,0312

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero motore metriche.
• Il motore 24A offre elevata coppia di avviamento, velocità regolabile e prestazioni prevedibili in un'ampia gamma di condizioni operative.
• Carter ingranaggi non ventilato per proteggere i componenti interni.
• Guarnizioni a labbro industriali sugli alberi del motore e di uscita.
• Cuscinetto a rulli aghi sull'albero di uscita per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con olio per lunghi intervalli di esercizio.
• Grande ruota elicoidale termoplastica rinforzata nello stadio di ingresso per funzionamento silenzioso e ingranaggi dentati in acciaio temprato negli stadi successivi per coppia elevata e lunga durata.
• Pignone elicoidale lavorato con precisione sull'albero motore per massima resistenza e minimo rumore.
• Cuscinetti a sfera testati per il rumore e lubrificati permanentemente.
• Cuscinetto bloccato che minimizza il gioco assiale.
• Le prestazioni dei modelli a 180V sono basate sull'uso con un controllo di velocità SCR non filtrato (Fattore di forma = 1,6).

Disegni e documenti disponibili

• Disegni CAD: PDF, DWG, STEP disponibili per il modello 1163.
• Schema elettrico: wiring-diagram-07410097 (riferimento).
• Scheda di sicurezza: scheda dati Texaco Rando (riferimento).

Accessori opzionali

• Kit staffa a L per tipi metrici 30R, 33A, 30R-D, 24A-D, 24A-Z (modello 1968).
• Kit staffa a L per motori 30R e 33A, 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z e riduttori 33A-Z (modello 5968).
• Kit IP-44 per motori 24A (modello 0976).

Controlli e ricambi compatibili

• Controlli di velocità DC SCR non filtrati compatibili (esempi nelle pagine: 0865, 0866).
• Ricambi e spazzole per la serie 24A (numeri di parte di esempio riferiti nella documentazione).

Specifiche tecniche

• Velocità: 9,6 rpm
• Coppia nominale: 11,3 Nm (100 lb-in)
• Coppia di picco: 13 Nm (115 lb-in)
• Potenza: 23 W (1/32 HP, HPDecimal 0,0312)
• Tensione: 180 V CC
• Corrente: 0,18 A
• Rapporto di trasmissione: 180
• Carico radiale: 555 N (125 lbs)
• Lunghezza XH: 199 mm (7,82 in)
• Peso: 2,3 kg (5 lbs)
• Riferimento schema di connessione: 07410097
• Tipo prodotto: 24A4BEPM-Z4
