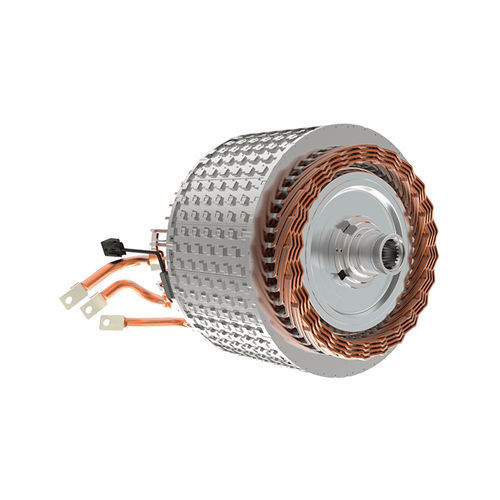

Motore sincrono 220

ACa magneti permanentimultipolare

Il motore sincrono a magneti permanenti 220 utilizza la più recente tecnologia di avvolgimento a spirale. La sua struttura comprende 8 poli, 48 slot, 8 strati/slot e lo strato interno è concentrico. Annulla la linea trasversale tra gli strati, può passare facilmente da 2 a 4 rami ed eliminare la corrente di circolazione tra i rami interni del motore, favorendo la serializzazione dei prodotti. La gamma di tensione operativa è di 300-800V, la gamma di coppia è di 250-450Nm, la gamma di potenza è di 135-300KW e la velocità massima di lavoro è di 18000rpm. I metodi di raffreddamento sono ad acqua e ad olio. Nell'applicazione del raffreddamento a olio, l'effetto di raffreddamento dello statore del motore può essere aumentato di oltre il 15% grazie alla progettazione ottimizzata del circuito dell'olio e il costo del circuito dell'olio può essere ridotto allo stesso tempo.
