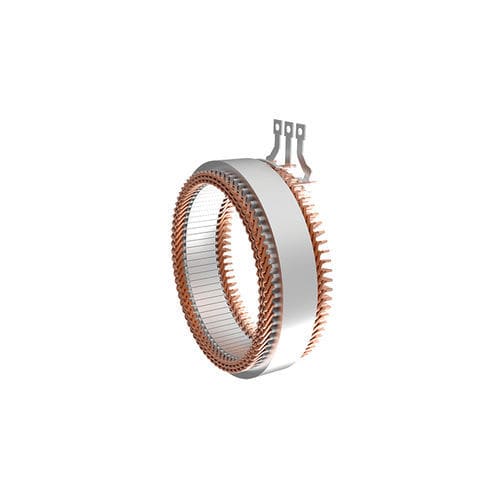

Motore sincrono 270

ACa magneti permanentimultipolare

Il motore sincrono a magneti permanenti 270 utilizza la più recente tecnologia di avvolgimento a spirale. La sua struttura comprende 12 poli, 72 slot, 6/8 strati/slot e lo strato interno è concentrico. Annulla la linea trasversale tra gli strati, può passare facilmente da 2 a 4 rami ed eliminare la corrente di circolazione tra i rami interni del motore, favorendo la serializzazione dei prodotti. La gamma di tensione operativa è di 300-800V, la gamma di coppia è di 250-650Nm, la gamma di potenza è di 100-500KW e la velocità massima di lavoro è di 14000rpm.
