Con l’integrazione della tecnica di misurazione nella guida lineare si ottiene un sistema meccatronico che riunisce in un prodotto le funzioni di guida di carichi meccanici e di misura lineare.Non sono più necessari sistemi di misura esterni.
Pattini

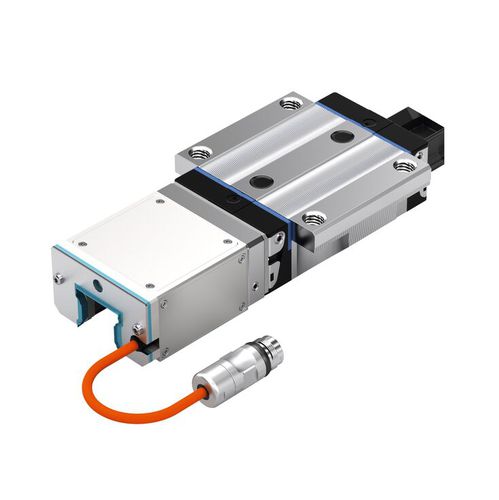

Pattini con piastra adattatrice e testa di misura montate
▶ Stessa disposizione dei fori e dimensioni di collegamento dei pattini standard.
▶ In caso di manutenzione, la piastra adattatrice consente la sostituzione della testa
di misura1) senza smontaggio del pattino.
Rotaia
Rotaia con scale graduate integrate in acciaio
▶ Stessa disposizione dei fori e dimensioni di collegamento delle rotaie standard.
▶ Scala graduata incrementale (1) e, a scelta, barra del codice assoluto (2) (IMS-A)
o tacche di riferimento (IMS-I).
▶ Scale graduate (1)/(2) protette da un nastro in acciaio saldato ermeticamente (3).
▶ Per ulteriori informazioni, si vedano i seguenti capitoli.
