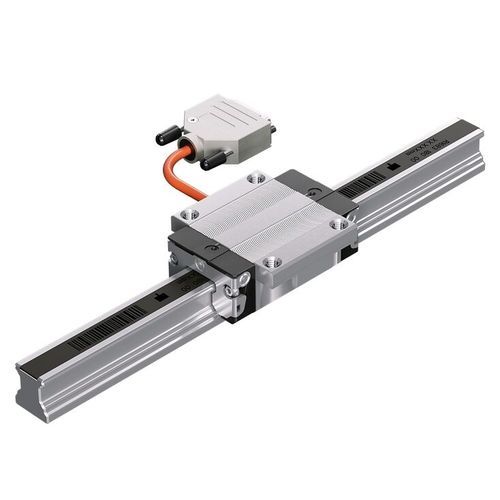

Sistema di misurazione di posizione IMScompact

di lunghezzainduttivomagnetico

Con il sistema di misura integrato IMScompact, il sensore di misurazione è completamente integrato nel pattino: questo non solo consente di risparmiare molto spazio di installazione, ma anche budget, dal momento che non ci sono parti aggiuntive. L’IMScompact è adatto per numerose attività di handling (manipolazione, movimentazione) nell’automazione. Consente lunghezze di misurazione fino a 17,8 metri ed è disponibile per guide a sfere su rotaie a partire dalla dimensione 15. L’integrazione nel pattino garantisce anche un elevato livello di protezione EMC e offre quindi nuove possibilità per la vostra soluzione di automazione in combinazione con motori lineari. Informazioni sul prodotto Vantaggi in breve Compatto Encoder integrato nel pattino, senza attacchi, dalla dimensione 15. Flessibile È possibile realizzare grandi lunghezze di misura fino a 17,8 m, adattabili rapidamente. Economico Meno componenti, meno spazio di installazione, meno costi. Robusto Resistente a urti e vibrazioni, a polvere, olio, grasso, umidità, buona protezione EMC. Esente da manutenzione Metodo di misura senza contatto. Dati tecnici Metodo di misura: magnetico Varianti: incrementale, assoluto Dimensioni 15, 20, 25 Lunghezze di misura fino a 17,8 m Precisione del sistema: ± 20 μm/m Ripetibilità: ± 1 μm Max. accelerazione: 500 m/s² Esempi di applicazione Negli assi del motore lineare come encoder di posizione Negli assi della cinghia per aumentare la precisione di posizionamento Negli assi con viti a sfere Per la misurazione della posizione Sostituisce gli encoder lineari montati esternamente
