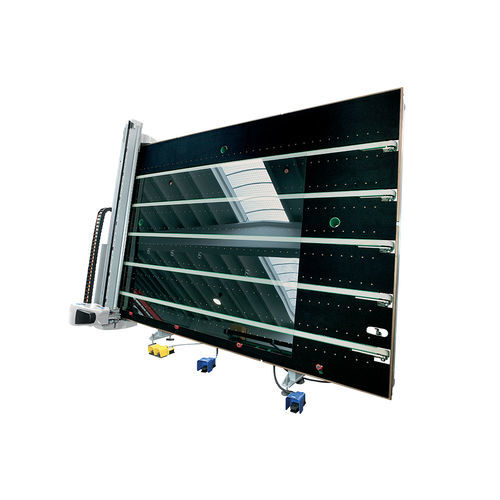

Tavolo di taglio per vetro 363 BKM series

con cuscino d'ariaa portaleautomatico

Panoramica del prodotto
Tavolo integrato per carico, taglio, rettifica, marcatura e breakout del vetro piano, disponibile con moduli di carico o separazione manuali o automatici e compatibile con linee di taglio per vetro stratificato. Il 363 BKM è offerto in versione fissa e basculante e include cuscino d'aria a chiusura rapida, nastro trasportatore, selezione automatica delle pressioni di taglio, Shape Scanner + ScanCad, ottimizzatore a bordo macchina e controllo BCMS Windows.

Principali qualità

• Progettato per vetrerie che desiderano automatizzare e rendere flessibile la produzione. Le tavole BKM offrono semplicità d'uso e affidabilità industriale grazie a una piattaforma di sviluppo comune.
• Capace di eseguire tagli lineari e sagomati su lastre da 2 a 19 mm di spessore, ideale per piccole e medie produzioni in serie e pezzi speciali.
• Disponibile in versione stand-alone (carico, taglio e breakout sul pannello) o in struttura fissa per integrazione in linea ad alta produttività. Ampia gamma di accessori opzionali.

Caratteristiche
Ogni elemento costruttivo e funzionale della gamma BKM è progettato per garantire elevata precisione di taglio e massima produttività.

Ponte di taglio

• Struttura: Ponte di taglio in acciaio montato trasversalmente per massima rigidità e resistenza alla torsione.
• Azionamento: Doppio motore brushless con trasmissione a portale per movimento potente e regolare.
• Movimentazione carrello: Guide lineari di alta precisione e basso rumore, rettificate e montate su superficie lavorata per corsa stabile.

Carrello e testa di taglio

• Taglio: Testa di taglio motorizzata con corpo in lega di alluminio e asta per utensile da taglio o taglio plastico. Misura automatica dello spessore tramite encoder lineare e caricamento automatico dei parametri di taglio dal software. Pressione di taglio regolata da valvola proporzionale e sistema di compensazione della superficie del vetro.
• Sicurezza: Rilevatore di presenza vetro e elemento terminale dell'asta con rottura controllata, facilmente sostituibile per proteggere carrello e ponte in caso di collisione.
• Carrello portante: Carrello in alluminio con elettronica di controllo della testa integrata, dotato di sensore ottico per squadratura elettronica del pannello e acquisizione automatica delle forme tramite Shape Scanner.

Guidaggio del ponte

• Guide: Guide di scorrimento del ponte ad alta precisione e basso rumore, rettificate e montate su banco lavorato per garantire tagli perfettamente rettilinei senza regolazioni.
• Cremagliere: Cremagliere rettificate per massima precisione di posizionamento e taglio, rivolte verso il basso per prevenire accumuli di sporco.
• Materiali: Componenti durevoli e a basso consumo che assicurano prestazioni ottimali nel tempo. Accesso facilitato per manutenzione rapida.

Specifiche tecniche
Velocità di lavoro
Velocità massima del ponte: 150 m/min
Velocità massima del carrello: 150 m/min
Velocità massima di rettifica (Easy deletion): 80 m/min

Precisione
Precisione di taglio nei processi rettilinei: ± 0,15 mm

Spessori lavorabili
Spessore del vetro: 2 ÷ 19 mm

Banco di lavoro
Altezza del banco: 930 ± 40 mm

Versioni
363 BKM Regular - Dimensioni: 5250 x 2905 mm; Lastra max (Regular): 3810 x 2750 mm
363 BKM Jumbo - Dimensioni: 7600 x 2905 mm; Lastra max (Jumbo): 6100 x 3355 mm

Caratteristiche / specifiche tecniche

• Modello: 363 BKM
• Velocità massima del ponte: 150 m/min
• Velocità massima del carrello: 150 m/min
• Velocità massima di rettifica (Easy deletion): 80 m/min
• Precisione di taglio (processi rettilinei): ± 0,15 mm
• Spessore vetro lavorabile: 2 ÷ 19 mm
• Altezza banco: 930 ± 40 mm
• Dimensioni Regular: 5250 x 2905 mm; Lastra max Regular: 3810 x 2750 mm
• Dimensioni Jumbo: 7600 x 2905 mm; Lastra max Jumbo: 6100 x 3355 mm
