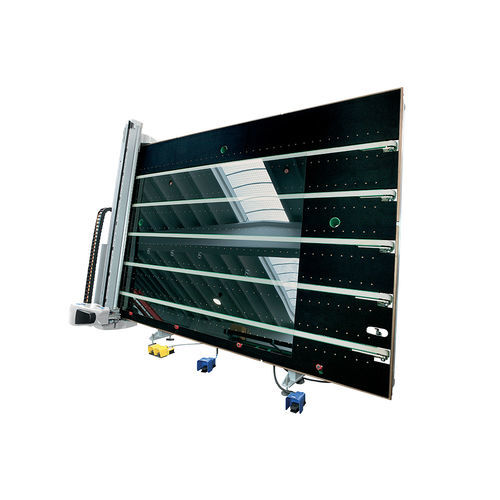

Tavolo di taglio per vetro 363 EVO series

elettricocon cuscino d'ariaa vuoto

Panoramica
Tavolo completamente integrato per carico, taglio, molatura, marcatura e breakout con moduli di carico e breakout manuali o automatici. Può essere accoppiato a tavoli di taglio per vetro stratificato. Disponibile in versioni fissa e ribaltabile. Completo di cuscino d’aria con chiusura rapida, nastro trasportatore, selezione automatica delle pressioni di taglio, Shape Scanner + Scan Cad, ottimizzatore in macchina e BCMS Windows per la gestione dei processi.

Qualità principali
La 363 EVO è la piattaforma di taglio di alta gamma di Bottero, progettata per offrire prestazioni e flessibilità nel trattamento industriale del vetro. Possibilità di dotare la macchina di due utensili aggiuntivi oltre a quello di taglio (es. molatura Low‑E, taglio laser CO2 o etichettatura automatica). Ideale per l’integrazione in linee di produzione automatizzate e ambienti Industry 4.0.

Elementi applicativi chiave

• Sistema di asportazione superficiale per vetro Low‑E con ruota periferica da 200 mm; velocità massima di lavoro 200 m/min. Corsa e percorso ottimizzati per il taglio sagomato; sistema di misura automatica dell’usura della mola. Possibilità di installare mole di spessori diversi e rimozione dei film protettivi (TPF). Copertura totale dell’area lavorata e aspirazione per limitare la dispersione di polveri.
• Sistema di marcatura laser CO2 per identificazione permanente e marcatura ad alta definizione sulla superficie del vetro.
• Sistema di etichettatura automatico per la tracciabilità del vetro; i cicli di etichettatura e taglio possono funzionare simultaneamente con flessibilità sulla posizione dell’etichetta e sul testo stampato.

Caratteristiche - Ponte di taglio
Ponte di taglio in acciaio disposto trasversalmente alla macchina per massima solidità e resistenza alla torsione.

• Azionamento: due motori brushless con trasmissione a pignone e cinghia.
• Trasmissione: motori assi elettrici per un movimento preciso ed equilibrato lungo il ponte.
• Scorrimento del carrello: guide lineari ad alta precisione e basso rumore, rettificate e montate su superficie lavorata.

Caratteristiche - Carrello e testa di taglio

• Taglio: testa di taglio motorizzata in lega di alluminio con asta e utensile da taglio o punzonatura plastica. Misura automatica dello spessore del vetro tramite encoder lineare e caricamento automatico dei parametri di taglio preimpostati nel software. Pressione di taglio regolata da elettrovalvola proporzionale e sistema di compensazione della superficie del vetro.
• Sicurezza: rilevatore di presenza vetro ed elemento terminale dell’asta a rottura controllata, facilmente sostituibile per evitare sollecitazioni meccaniche su carrello e ponte in caso di collisione.
• Carrello: carrello in alluminio con controllo testa e elettronica di gestione a bordo; sensore ottico per la squadratura elettronica del foglio e acquisizione automatica della forma tramite Shape Scanner.

Caratteristiche - Movimentazione del ponte

• Guide: guide lineari ad alta precisione situate sul lato opposto alla rottura operatore per evitare residui sulle guide.
• Cremaillere: cremagliere lavorate di precisione che garantiscono posizionamento e precisione di taglio massimi, rivolte verso il basso per evitare accumulo di sporco.
• Materiali: componenti realizzati con materiali altamente resistenti e a basso attrito per prestazioni ottimali a lungo termine.
• Manutenzione: componenti facilmente accessibili per interventi di manutenzione rapidi e immediati.

Specifiche tecniche

• Velocità massima del ponte in fase di taglio: 160 m/min
• Velocità massima del carrello in fase di taglio: 200 m/min
• Velocità massima del carrello in fase di taglio (ingresso alternativo): 160 m/min*
• Velocità massima del carrello con 2 utensili (Taglio + PPL): 200 m/min
• Velocità massima del carrello con 2 utensili (Taglio + Laser): 160 m/min
• Velocità massima del ponte di taglio con 2 utensili: 160 m/min*
• Velocità massima del ponte di taglio con 3 utensili: 160 m/min*
• (* ) 100 m/min con TPF
• Spessori standard lavorabili: 2 ÷ 19 mm
• Spessori opzionali: 2 ÷ 25 mm
• Precisione di taglio nei processi dritti: ±0,15 mm
• Altezza del piano di lavoro: 930 ± 20 mm
• 363 EVO Regular - Dimensioni: 4825 x 3822 mm
• 363 EVO Regular - Dimensione massima del pannello lavorabile: 3810 x 2750 mm
• 363 EVO Jumbo - Dimensioni: 7125 x 4427 mm
• 363 EVO Jumbo - Dimensione massima del pannello lavorabile: 6100 x 3355 mm
