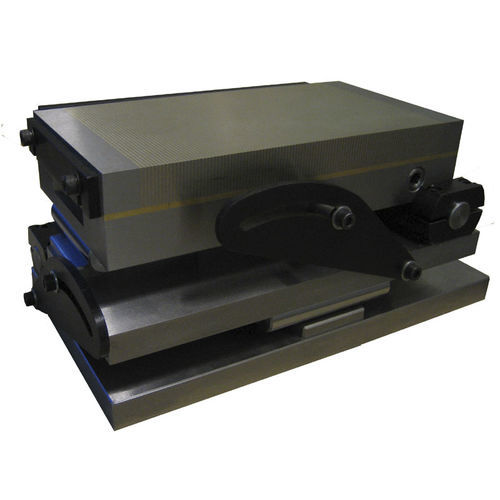

Piano magnetico a magneti permanenti 12.02 series

con barra senoper rettificaper tornitura

Struttura per impieghi gravosi Altezza ridotta . Con mandrino magnetico permanente standard tipo PF2 . Corpo di base in acciaio temprato a 60 HRC . Superficie rettificata con precisione per la massima accuratezza . Rotazione sull’asse lungo e su quello corto: rispettivamente da 0° a 45° e da 0° a 30° Inclusi nella confezione: - 1 chiave di azionamento - Finecorsa - Tabella dei seni Impiego: Rettifica Elettroerosione Metrologia Precisione angolare: ± 5'' sec Parallelismo: ± 0,003/100 mm Forza nominale: 120 N/cm² Passo dei poli: 2 mm 0,5 mm di ottone 1,5 mm di acciaio Usura ammissibile della piastra superiore: 8 mm Altezza del campo magnetico: 4 mm Opzioni: - Con altri mandrini magnetici su richiesta - Parte di sistemi di pallettizzazione: Erowa, 3R, Hirschmann, Vischer & Boli
