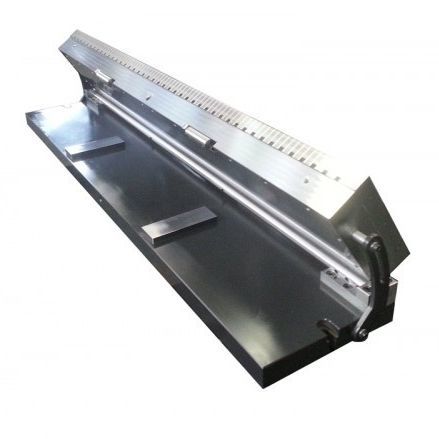

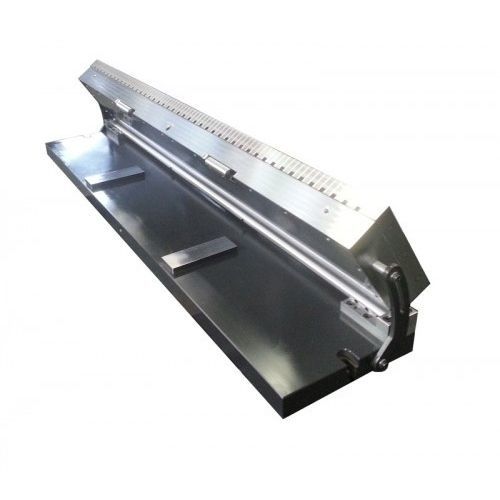

Piano magnetico con barra seno 12.07.13 series

per rettificaper tornituraper macchina di elettroerosione

Tavola sinusoidale magnetica di precisione tipo EPICA/SS Struttura robusta e resistente all’acqua . Corpo di base in acciaio temprato a 60 HRC e rettificato con precisione . Massima precisione . Rotazione sull’asse lungo: da 0 a 45° . Dotata di mandrino magnetico elettropermanente tipo EPICA Fornitura: - Cavo da 3, 6 o 10 metri (lunghezza a scelta) sul lato corto - Finecorsa sul lato lungo e sul lato corto - Morsetti Impiego: Rettifica, elettroerosione, metrologia Precisione angolare: ± 5'' sec Parallelismo: ± 0,003/100 mm Forza nominale: 110 N/cm² Passo dei poli: 13 mm Usura ammissibile della piastra superiore: 8 mm Altezza del campo magnetico: 5 mm Opzioni: - Con altri mandrini magnetici su richiesta - Orientabile sull’asse corto - Parte di sistemi di pallettizzazione: Erowa, 3R, Hirschmann, Vischer & Boli - Scanalatura di montaggio nella piastra di base
