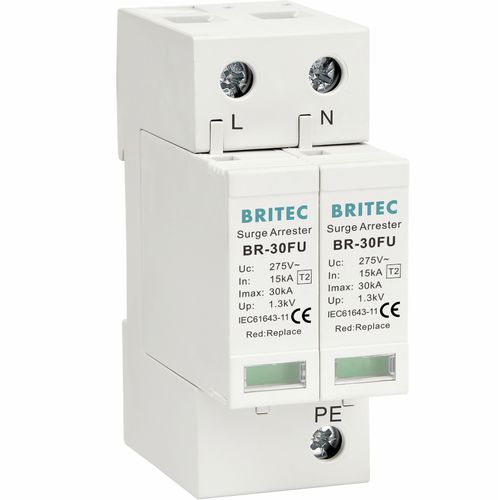

Limitatore di sovratensione di tipo 2 BR-30FU 2P series

classe IIper impianto elettricocompatto

Proteggere l'apparecchiatura dai danni causati da improvvise sovratensioni come fulmini e tuoni. installazione della guida elettrica da 35 mm Con indicazione visiva dello stato. forma d'onda 8/20us, bassa tensione residua Il BR-30FU è uno scaricatore di sovratensione di tipo 2 e di classe II secondo le norme EN 61643-11 e IEC 616431-11. Doppia protezione per il flusso hot melt. Protezione contro le sovratensioni ad alta energia, velocità di risposta Questi scaricatori sono raccomandati per l'uso nelle zone di protezione dai fulmini (Lightning Protection Zones Concept) ai confini delle LPZ 1-2 (secondo le norme IEC 1312-1 ed EN 62305) per il collegamento equipotenziale e l'eliminazione delle sovratensioni transitorie che si originano durante le scariche atmosferiche o i processi di commutazione. Il dispositivo completo è composto da una parte di base e da un modulo collegabile. Modalità di protezione: L/N-PE. Interfaccia di allarme remoto Applicazione: Protezione degli impianti di utenza a bassa tensione contro le scariche indirette dei fulmini. Per limitare la corrente indiretta da fulmine o altre sovratensioni istantanee. Da utilizzare nel concetto di zone di protezione contro i fulmini al confine 1-2. Installazione: - La linea di scaricatori di sovratensione comprende una gamma completa di protettori compatti per l'installazione su guida DIN. - Per un corretto funzionamento tra gli scaricatori di tipo 1 e 2 è necessario che vi sia un cavo o un filo di almeno 10-15 m, altrimenti è necessario installare una bobina di disaccoppiamento tra i due dispositivi. - La linguetta verde indica lo stato di funzionamento normale, quella rossa lo stato di guasto e deve essere sostituita rapidamente. - L'installazione deve essere eseguita solo da un operatore esperto di elettricità - Se il protettore deve essere posizionato all'esterno ed esposto alle intemperie, montarlo all'interno di un'apposita custodia resistente alle intemperie.
