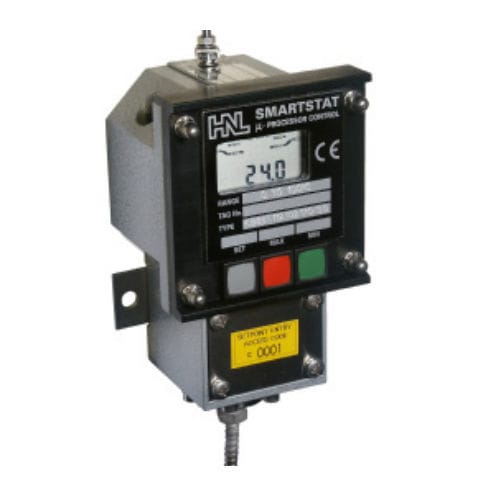

Interruttore di temperatura elettronico 800 Smartstat series

programmabileSPDTNPT 1/2

Lo Smartstat Serie 800 è un interruttore di temperatura, un trasmettitore e un indicatore controllati da microprocessore, che consente di sostituire diversi strumenti con un unico dispositivo. * La calibrazione a pulsante dei set point e del campo del trasmettitore consente di effettuare la calibrazione in loco senza l'ausilio di attrezzi. * Ritardi di commutazione programmabili: l'accensione o lo spegnimento (o entrambi) dei relè possono essere ritardati da 0,5 secondi a 15 minuti. Ciò è particolarmente utile per evitare commutazioni indesiderate dovute a transitori di temperatura. * Visualizzazione delle temperature massime e minime registrate dallo Smartstat. * Visualizzazione dell'uscita del trasmettitore in mA. La temperatura di ingresso applicata allo Smartstat viene convertita in un segnale elettrico proporzionale dal sensore PT100 IEC751: Classe A, a resistenza di platino. Dopo l'amplificazione, questo segnale entra direttamente nella porta analogico-digitale (a/d) del microprocessore. Il microprocessore calcola continuamente la temperatura dal segnale di ingresso, la confronta con i setpoint dell'interruttore e aziona i relè come richiesto. Se la temperatura supera il punto di commutazione SUPERIORE, il relè passa da normalmente chiuso (NC) a normalmente aperto (NO) aperto (NO), mentre quando la temperatura scende al di sotto del punto di commutazione INFERIORE il relè passa da NO a NC. Inoltre, il microprocessore aggiorna il display LCD sulla temperatura e sullo stato dei relè. Il tempo di risposta tipico dei relè a una condizione di allarme è di circa 125mSec.
