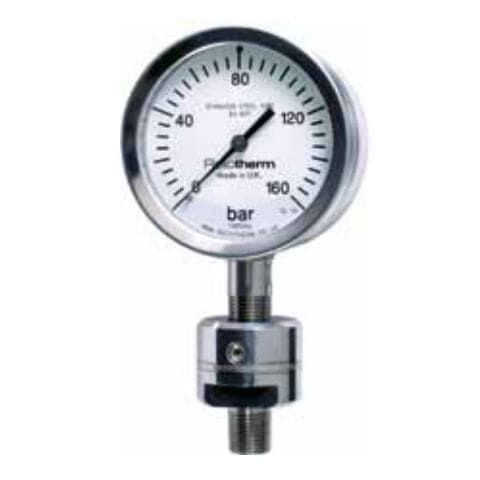

Separatore a membrana con fissaggio a flangia DSU

con raccordo filettatoper manometrodi processo

L'installazione di un'unità di tenuta a diaframma su un manometro è consigliata quando il fluido da misurare è altamente viscoso o contiene solidi in sospensione o è potenzialmente corrosivo per il tubo Bourdon. Le unità di tenuta sono normalmente collegate direttamente al manometro, ma il collegamento può essere effettuato tramite capillare flessibile, il che le rende ideali per l'indicazione della pressione a distanza. Il capillare flessibile può essere utilizzato per facilitare l'installazione di un manometro in una posizione di montaggio a superficie o a pannello. La lunghezza massima del capillare è di 5 metri. La pressione viene trasmessa dall'unità di separazione a diaframma al tubo di bourdon mediante un mezzo di riempimento adeguato, la cui scelta deve garantire la compatibilità con il processo e la temperatura di processo. Se è noto che lo strumento sarà utilizzato in processi soggetti a temperature estreme, la temperatura al punto di prelievo deve essere indicata al momento dell'ordine. Le unità di separazione a membrana possono essere montate direttamente o a distanza sui tipi di misuratori Rototherm: SPG, RPG, DMC, SPGA e misuratori a torretta. I separatori di tipo A sono completamente saldati e sono quindi più adatti per applicazioni che non coinvolgono fluidi viscosi, solidi in sospensione o liquidi cristallizzanti.
