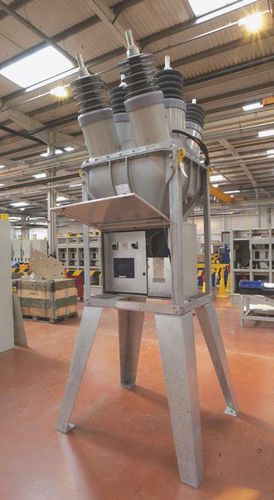

Interruttore automatico a vuoto HORIZON

da esterno

L'Horizon soddisfa le esigenze del mercato degli interruttori automatici per esterni montati a terra ed è dotato del pluripremiato attuatore magnetico. Progettato per un'applicazione a 38kV, Horizon può essere utilizzato con altri prodotti BRUSH Switchgear per fornire sottostazioni compatte ed economiche o dare nuova vita alle sottostazioni esistenti sostituendo apparecchiature vecchie e obsolete. Caratteristiche principali Tecnologia superiore e collaudata con una manutenzione minima Interruzione del vuoto in un ambiente controllato riempito con SF6 (indicatore di 0,5 bar) Costruzione di un serbatoio morto adatto per applicazioni con serbatoio vivo o morto Contenimento dell'arco interno Generosa sistemazione per trasformatori di corrente Il leggero serbatoio in alluminio rende l'Horizon più facile da trasportare e installare Le boccole in gomma siliconica sono resistenti ai danni causati da vandalismo o manipolazione impropria e hanno un'estensione di dispersione di 1550 mm Cubicle con spazio per le apparecchiature ausiliarie e opzione per il relè di comando e protezione integrato Versione con gambe regolabili opzionale Caratteristiche meccaniche di Horizon 1-Le boccole sono costituite da un conduttore con anima in EPDM sovrastampato che garantisce la tenuta al gas e la resistenza agli urti. I capannoni in silicone idrofobico autopulenti e rimovibili offrono un'altissima resistenza all'inquinamento senza manutenzione. I trasformatori di corrente 2-Current Transformers sono situati all'interno della boccola, all'esterno dell'alloggiamento del gas, per consentire una facile variazione/aggiunta. Alloggiamento in alluminio 3-leggero, fissato da bulloni in acciaio inox e dotato di guarnizioni ad anello "O" in gomma. Disco 4-Pressure-relief disc, conforme alla norma IEC 60298, che offre i massimi livelli di sicurezza. 5-Meccanica indicazione di posizione ON/OFF visibile attraverso una finestra di visualizzazione chiara dal livello del suolo.
