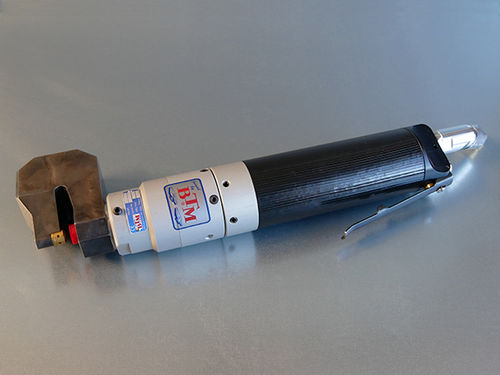

L'unità pneumo-idraulica BTM clinch and pierce ULG SN4 combina un'alta forza di giunzione con un rapido tempo di ciclo.
L'alimentatore aria-olio integrato funziona in modo silenzioso e completamente privo di vibrazioni. L'alimentazione d'aria a 6 bar attiva il sistema di azionamento. La corsa di giunzione può essere rilasciata da una leva manuale. È disponibile anche un rilascio a pedale. Le unità cliniche BTM ULG offrono un alto livello di integrità nell'uso. La costruzione ben bilanciata, leggera ed ergonomica di questa unità riduce al minimo lo stress per l'utente.
Il design modulare delle unità di clinch mobili ULG-SN4 permette l'uso di una vasta gamma di portautensili, come C-frame, teste a forbice e vari supporti speciali. Questi possono essere cambiati in pochi passi, mentre l'unità di azionamento rimane la stessa
Caratteristiche
Operazione Clinch: tmax = 2,5 mm acciaio e alluminio
Funzionamento a forcella: tmax = 2,5 mm a Ø 6 mm e acciaio dolce
Peso di ' 2,2 kg inclusov C-frame
max. 17 kN forza di pressatura
basso consumo d'aria (es. SN7: 0,26 l/ciclo)
molto silenzioso (< 75 db(A))
senza vibrazioni
vasta gamma di teste portautensili
tempo di ciclo rapido (≤ 1s)
alimentazione d'aria 7 bar max.
---
