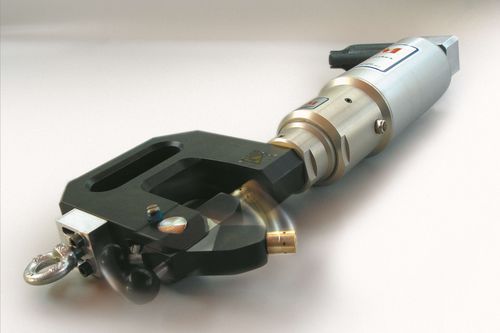

L'unità pneumo-idraulica BTM clinch and pierce ULG SN7 combina un'alta forza di giunzione con un rapido tempo di ciclo.
L'alimentatore aria-olio integrato funziona in modo silenzioso e completamente privo di vibrazioni. L'alimentazione d'aria a 7 bar attiva il sistema di azionamento. La corsa di giunzione può essere rilasciata da una leva manuale. È disponibile anche un rilascio a pedale. Le unità di clinch BTM ULG offrono un alto livello di integrità nell'uso.
Grazie al loro design modulare, può essere offerta una vasta gamma di teste di utensili come diversi telai a C, teste a forbice o teste speciali. Queste possono essere cambiate in pochi passi mentre l'unità di azionamento rimane identica
La costruzione ben bilanciata, leggera ed ergonomica di questa unità riduce al minimo lo stress per l'utente.
Caratteristiche
Funzionamento Clinch: tmax = 3 mm acciaio e alluminio
Operazione Pierce: tmax = 4,5 mm a Ø 6 mm e acciaio dolce
Peso di ' 4,0 kg inclusov C-frame
max. 34 kN forza di pressatura
basso consumo d'aria (0,75 l/ciclo)
molto silenzioso (< 75 db(A))
senza vibrazioni
vasta gamma di teste portautensili
tempo di ciclo rapido (≤ 1s)
alimentazione d'aria 7 bar max.
---
