Panoramica

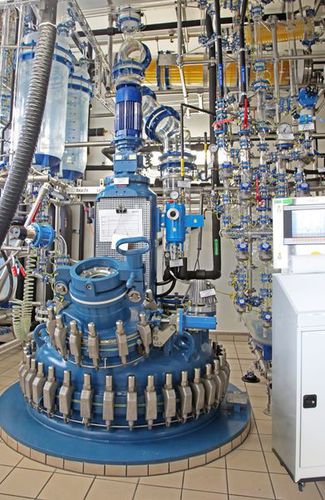

Buchiglas progetta e fornisce sistemi completi di reattori in scala di produzione per processi chimici e farmaceutici, con capacità nominali da 250 a 10.000 L. I sistemi combinano recipienti in acciaio smaltato (o Hastelloy®) con sovrastrutture in vetro borosilicato 3.3 e il sistema di tubazioni flessibili proprietario Buchiflex, rispettando requisiti cGMP e ATEX.

Riepilogo del reattore
Tipo: reattore in acciaio smaltato / glass-lined (tipo DIN AE / BE)
Intervallo di volume: 250 – 10.000 L
Pressione (sovrastruttura di distillazione in vetro): -1,0 (vuoto totale) a +0,5 bar (possibilità di pressioni maggiori nel reattore tramite valvole di derivazione)
Intervallo di temperatura: -60 °C (fino a -90 °C in progetti speciali) a +200 °C
Materiali: vetro borosilicato 3.3, acciaio smaltato, PTFE, PFA, Hastelloy® (C22/C276), tantalio, titanio, SiC

Tecnologia e aspetti ingegneristici
I sistemi associano recipienti in acciaio smaltato o Hastelloy® a teste di distillazione in vetro borosilicato per percorsi di processo resistenti alla corrosione e monitoraggio visivo a scala produttiva. Il design privilegia la completa personalizzazione delle apparecchiature ausiliarie (dosaggio, pesatura, recupero solventi), l'integrazione modulare, rapidi cambi di campagna e assemblaggi manutentivi grazie al Buchiflex.

Applicazioni tipiche

• Sintesi chimica (organica e inorganica)
• Estrazione ed evaporazione
• Purificazione e cristallizzazione
• Distillazione, riflusso e distillazione azeotropica
• Reazioni criogeniche / bassa temperatura
• Recupero, riciclo e purificazione di solventi e acidi
• API e HPAPI
• Agrochimici, prodotti chimici fini e speciali
• Aromi, fragranze, pigmenti e coloranti
• Detergenti, rivestimenti e adesivi
• Prodotti chimici per elettronica e semiconduttori
• Polimeri speciali, chimica per batterie, catalizzatori, metalli preziosi

Caratteristiche e vantaggi chiave

• Personalizzazione completa: integrazione su misura del reattore, pompe dosatrici, sistemi di pesatura e unità ausiliarie secondo le esigenze di processo.
• Tubazioni flessibili: sistema Buchiflex (DN15 – DN150) per collegamenti privi di sollecitazioni e rapidi cambi.
• Resistenza alla corrosione: combinazioni materiali (acciaio smaltato o Hastelloy®, vetro borosilicato, fluoropolimeri, ceramiche) per fluidi aggressivi.
• Visibilità del processo: sovrastrutture in vetro per monitoraggio visivo in scala produttiva.

Specifiche tecniche

• Volume: >250 – 10.000 L (tipi DIN AE / BE)
• Pressione (sovrastruttura vetro): -1,0 a +0,5 bar (opzioni per pressioni maggiori nel reattore)
• Temperatura: -60 °C (fino a -90 °C su progettazioni speciali) a +200 °C
• Materiali: vetro borosilicato 3.3, acciaio smaltato, PTFE, PFA, Hastelloy® (C22/C276), tantalio, titanio, SiC
• Tubazioni: Buchiflex DN15 – DN150
• Conformità: progettazione per cGMP e opzioni ATEX
