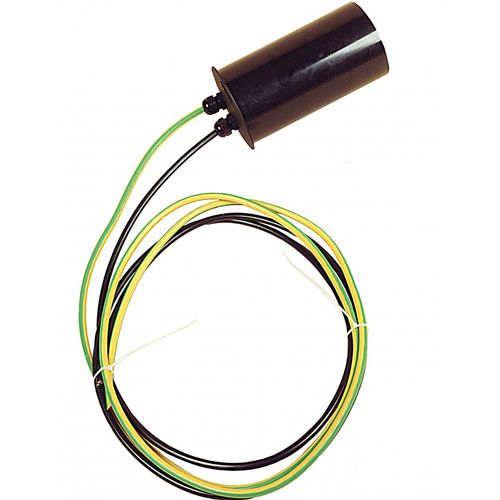

Attenuatore a tensione 6000-0001

Le condutture interrate che corrono parallele ai sistemi di trasmissione di potenza ad alta tensione in corrente alternata possono essere influenzate negativamente dalla vicinanza di queste linee aeree. I dispositivi di mitigazione AC sono utilizzati quando l'interferenza AC è così causata su una conduttura. A causa dell'accoppiamento induttivo, le tensioni AC tra la condotta e il terreno circostante sono inevitabili. Le tensioni indotte possono raggiungere livelli pericolosi, causando sia un pericolo per la sicurezza del personale addetto al funzionamento della condotta che un rischio di corrosione della stessa. Le unità fungono da dispositivi di blocco alle tensioni CC, ma consentono la scarica della corrente alternata attraverso le terre ad esse collegate, riducendo così gli effetti delle interferenze CA senza compromettere il sistema di protezione catodica della conduttura. I cavi standard sono lunghi 2 metri 16mm² nero, verde/giallo. Altri tipi di cavi, lunghezze e dimensioni possono essere forniti in base alle esigenze specifiche del cliente. Ulteriori informazioni: -Le tensioni di sicurezza massime ammissibili fino a cui il personale e le apparecchiature possono essere esposte sono definite nei codici e nelle norme di sicurezza internazionali. -È necessario prendere in considerazione misure di messa a terra per mantenere l'entità delle tensioni AC entro limiti accettabili. Specifiche Pesi e dimensioni -Peso: 4,4 kg comprese le code dei cavi di 2 m -Dimensioni: (circa): 280 mm di lunghezza x 125 mm di diametro Caratteristiche DC -Tensione inversa del diodo: 1600V (2 x 800V) -DC corrente media: 35A (nom) -Corrente di picco 10mS: 1300A -Corrente di energia di sovratensione: 8450A -Tensione attraverso il dispositivo per il flusso di corrente 1mA:> 0.9V avanti/indietro -Tensione attraverso il dispositivo per un flusso di corrente di 10mA: >1,1V avanti/indietro
