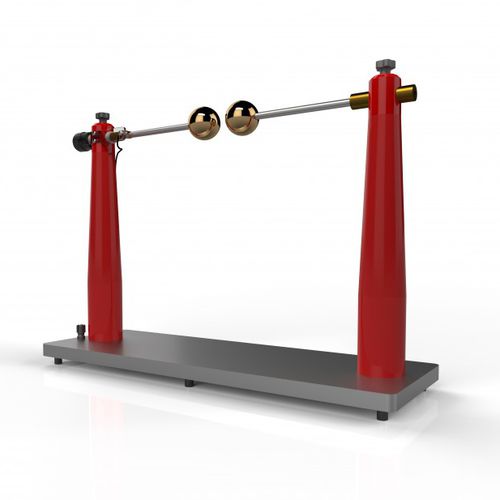

L'uso dello Sphere Gap Apparatus è un metodo accettato e standardizzato a livello internazionale che utilizza la distanza che una scintilla può percorrere in aria tra due elettrodi sferici per misurare le alte tensioni.
Questo apparecchio è stato progettato e fabbricato per essere utilizzato in conformità alla norma EN 60052 Misurazione della tensione per mezzo di traferri standard.
Si consiglia vivamente di eseguire tutti i test con questo apparecchio facendo riferimento alla versione più recente della norma EN 60052.
L'apparecchio è ideale per verificare la gamma di uscita di apparecchiature ad alta tensione in corrente alternata, come la gamma di tester per scintille in corrente alternata PST-100 e ST-AC Pro di Buckleys ed è fornito con istruzioni complete per il montaggio, l'impostazione, la calibrazione e la regolazione.
Il campo di misura è di 17 mm con una risoluzione di 0,1 mm, grazie alla regolazione a vite micrometrica.
Gli elettrodi di ricambio a sfera in bronzo fosforoso sono disponibili presso Buckleys e sono semplici e veloci da installare.
Caratteristiche:
Robusto telaio in alluminio da 20 mm
2 terminali a banana da 4 mm
Regolazione micrometrica
Elettrodi a sfera in bronzo fosforoso sostituibili
Colonne di supporto in PVC di semplice installazione
Design e costruzione conformi alla norma EN60052
Ideale per testare i prodotti Buckleys ad alta tensione CA
Specifiche tecniche:
Dimensioni: 600 mm x 430 mm x 200 mm
Peso: 10,4 kg
Diametro della sfera: 50,8 mm
Materiale della sfera: Bronzo fosforoso
Dimensione minima della fessura: <0,01 mm
Intervallo di misurazione della fessura: 17 mm
Precisione: +/-0,1 mm
Connessione elettrica: spina a banana da 4 mm
---
