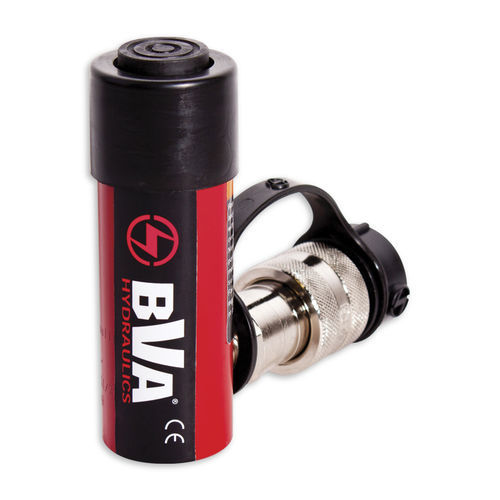

Cilindro idraulico H(G) series

cilindroa pistonea effetto semplice

Il cilindro idraulico generale BVA funziona a una pressione massima di 10.000 psi (700 bar), prodotto in un solido corpo in lega di acciaio monoblocco, utilizzando anelli a U in poliuretano per garantire una tenuta sicura e una maggiore durata. Il nostro stelo del pistone cromato duro standard protegge dalla corrosione e dai danni; il cuscinetto in lega di alluminio monoblocco protegge dai danni alle pareti del cilindro. Le filettature del collare e i fori di montaggio della base sono per il fissaggio. Tutti i cilindri BVA sono dotati di un giunto ad alto flusso CH38F con tappo antipolvere per una maggiore protezione. Materiale Acciaio Capacità 5 tonnellate Consumo di olio (spinta) 3,07 pollici3 Altezza chiusa 6,65 pollici Altezza estesa 9,72 pollici Area effettiva (spinta) 1 pollice2 Pressione di ingresso alla capacità 10.000 psi Diametro esterno 1,5 pollici Diametro sella 0,98 pollici Filettatura collare 1½”-16 Lunghezza filettatura collare 1,1 pollici Filettatura stelo interna ¾”-16UNF Lunghezza filettatura stelo 0,63 pollici Filettatura di montaggio ¼”-20UNC pollici
