Gruppo di filtrazione a piastre ePM10

in pannelliad ariaresistente alla corrosione

Panoramica

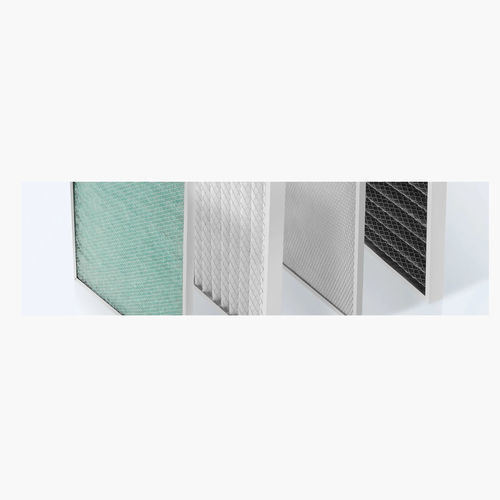

I filtri a cassette sono comunemente impiegati come primo livello di filtrazione nelle unità di condizionamento e ventilazione. Le varianti di produzione includono supporto piano o materiale plissettato (z-line) per aumentare la superficie filtrante. In base alle dimensioni, possono essere installati elementi di rinforzo aggiuntivi. Un'etichetta con le dimensioni sul telaio facilita l'identificazione del prodotto.

Costruzione

• Filtri cassette — supporto piano: Telaio in lamiera zincata per resistenza alla corrosione nel tempo. Il mezzo filtrante è posizionato tra due reti di supporto in lamiera zincata che stabilizzano il materiale. Il telaio è chiuso con rivetti ciechi.
• Filtri cassette — materiale plissettato (z-line): Telaio in lamiera zincata. Il mezzo filtrante è plissettato meccanicamente e fissato alla rete di supporto in lamiera zincata; il telaio è chiuso con rivetti ciechi e saldatura a induzione.

Norme

• ISO 16890
• PN EN 779:2012

Classe di resistenza al fuoco

• F1 secondo DIN 53438

Dimensioni standard
Telaio in lamiera zincata, plastica o cartone:

• 592 x 592 mm
• 287 x 592 mm
• 625 x 500 mm

Spessore del telaio

• Comuni: 20 mm, 25 mm
• Altri: 50 mm, 96 mm, 100 mm (intervallo 6–100 mm)

Materiali
I mezzi filtranti sono costituiti da fibre di poliestere o polipropilene disposte con una struttura progressiva per garantire un buon compromesso tra efficienza di rimozione e perdita di carico.

Filtri cassette con piega termoindurente (senza rete metallica)
Soluzione tecnica che utilizza un materiale non tessuto trattato termicamente per ottenere pieghe rigide inseribili nel telaio senza rete metallica. Vantaggi: peso ridotto e maggiore area filtrante mantenendo i parametri di qualità.

Struttura

• Altezza piega: 20–100 mm
• Spessore telaio: 6–100 mm (tipico 20–100 mm)
• Tipo di telaio: acciaio zincato, plastica o cartone

Dati tecnici — filtri a cassette

• Classificazione (PN–EN 779:2012): G3 | G4 | M5
• Efficienza di filtrazione (ISO 16890): G3: ISO Coarse; G4: ISO Coarse; M5: ePM10 35–70%
• Dimensioni di riferimento del telaio (mm): 592 x 592 per riferimenti tipici
• Costruzione: piano o plissettato a seconda dello spessore
• Portata d'aria (tip. per 592 x 592): ~2500 m³/h
• Perdita di carico iniziale (Pa): G3: 20–45; G4: 30–55; M5: 50–75
• Perdita di carico finale raccomandata (Pa): G3/G4: 250; M5: 450
• Temperatura massima di esercizio: telaio plastico 80 °C; telaio metallico 100 °C
• Intervallo spessore telaio (mm): 6–100

Nota
I valori di prestazione finali sono forniti nell'offerta o al momento dell'ordine in base alle misurazioni e alla configurazione scelta.

Applicazione

• G2, G3, G4, M5 — impiego in unità HVAC per ambienti con requisiti medi di qualità dell'aria (es. hotel, uffici, centri commerciali).

Caratteristiche / specifiche tecniche

• Tipo di prodotto: Filtri a cassette (supporto piano o plissettato / z-line)
• Norme: ISO 16890; PN EN 779:2012
• Classe di resistenza al fuoco: F1 secondo DIN 53438
• Materiali del telaio: lamiera zincata, plastica, cartone
• Dimensioni standard del telaio: 592 x 592 mm; 287 x 592 mm; 625 x 500 mm (dimensioni personalizzate su richiesta)
• Opzioni di spessore del telaio: 6–100 mm (comuni: 20, 25, 50, 96, 100 mm)
• Altezza piega: 20–100 mm
• Mezzi filtranti: fibre di poliestere o polipropilene a struttura progressiva
• Portata tipica per 592 x 592: ~2500 m³/h
• Perdita di carico iniziale tipica: G3: 20–45 Pa; G4: 30–55 Pa; M5: 50–75 Pa
• Perdita di carico finale raccomandata: G3/G4: 250 Pa; M5: 450 Pa
• Temperatura max. d'uso: telaio plastico 80 °C; telaio metallico 100 °C
• Produttore: BWF Envirotec — dimensioni non standard disponibili su richiesta o secondo disegni cliente.
