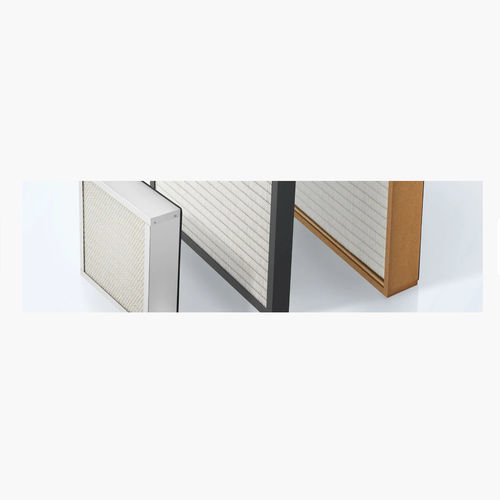

Filtro ad aria

antiparticolatoin pannelliper impianti di trattamento dell'aria

Panoramica
Filtri minipleat per stadio finale per sistemi di ventilazione e trattamento aria per camere bianche. Progettati per ambienti classificati che richiedono elevata rimozione delle particelle (medico, farmaceutico, chimico, laboratori). Conforme alle classi di prestazione EN 1822:2009.

Costruzione
Supporto plissettato minipleat con separatori (lamina di alluminio, fili di cotone o collante) montato in telaio rigido. Opzioni telaio: MDF (legno), alluminio o lamiera zincata. Guarnizione frontale elastica in poliuretano per tenuta all'installazione.

Classe di filtrazione

• H10, H11, H12, H13, H14, U15 — secondo EN 1822:2009

Dimensioni standard

• Dimensioni del telaio (larghezza × altezza): 305 × 305 mm; 305 × 610 mm; 457 × 457 mm; 610 × 610 mm
• Opzioni spessore telaio: 68 mm, 78 mm, 150 mm, 292 mm

Materiale
Carta impermeabile ad alta efficienza in fibra di vetro composta da microfibre avvolte e una miscela di fibre sintetiche, progettata per stabilità delle prestazioni e resistenza all'umidità.

Dati tecnici (tabella)
Le colonne corrispondono a varianti di costruzione tipiche (esempi): Variante A — spessore telaio 78 mm / minipleat 58 mm; Variante B — spessore telaio 150 mm / minipleat 120 mm; Variante C — spessore telaio 292 mm / minipleat 120 mm.
CLASSE FILTRO | Variante A | Variante B | Variante C
Spessore telaio (mm) | 78 | 150 | 292
Spessore minipleat (mm) | 58 | 120 | 120
Tipo 610 x 610 mm — Portata (m³/h) | 670 | 1920 | 1920
Tipo 305 x 610 mm — Portata (m³/h) | 335 | 950 | 950
Tipo 305 x 305 mm — Portata (m³/h) | 155 | 440 | 440
Perdita di carico iniziale (Pa) | 150 | 250 | 250
Perdita di carico finale raccomandata (Pa) | 450 | 550 | 550
Temp. max di esercizio (°C) | 80 | 80 | 80

Applicazione

• Impiego come filtri di stadio finale in impianti HVAC e di ventilazione per ambienti che richiedono elevata qualità dell'aria: strutture mediche, produzione farmaceutica, processi chimici, laboratori ed ambienti controllati simili.

Specifiche tecniche

• Classi filtro: H10–H14, U15 (EN 1822:2009)
• Dimensioni telaio: 305×305, 305×610, 457×457, 610×610 mm
• Spessori telaio: 68, 78, 150, 292 mm
• Spessori minipleat: 58 mm, 120 mm
• Esempi di portata (H13): 610×610 mm — 670 / 1920 / 1920 m³/h (varianti A/B/C); 305×610 mm — 335 / 950 / 950 m³/h; 305×305 mm — 155 / 440 / 440 m³/h
• Perdita di carico iniziale: tip. 150–250 Pa a seconda della costruzione
• Perdita di carico finale raccomandata: tip. 450–550 Pa a seconda della costruzione
• Temperatura massima di esercizio: 80 °C
• Mezzo filtrante: carta impermeabile in fibra di vetro ad alta efficienza con fibre sintetiche
