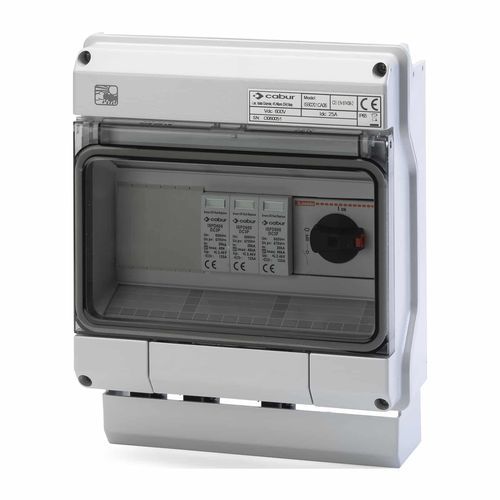

Quadro di distribuzione elettrico ISB

Le gamme ISL, ISA e ISB di centralini fotovoltaici sono ideali per la gestione e protezione di impianti di medie e piccole dimensioni.

All’interno di ogni quadro troviamo già cablati i circuiti di protezione e manovra delle stringhe del campo fotovoltaico e della sezione AC dell’inverter: per completare l’impianto, l’installatore dovrà semplicemente posizionare e fissare il quadro ISL e collegarvi le stringhe fotovoltaiche e l’inverter.
I quadri Serie ISL sono composti da due sottosistemi distinti e separati tra loro: quadro AC e quadro DC.

I centralini della linea ISB e ISA invece hanno le protezioni per la parte DC dell’ impianto.

Centralino, da design compatto e elegante, idoneo all’installazione sia all’esterno che all’interno di un’abitazione grazie al grado di protezione IP65. Dotato di portella trasparente resistente UV.
Connettori fotovoltaici da pannello che permettono una connessione rapida e sicura, sono inoltre forniti di tappi per garantire un grado di isolamento IP65.
Scaricatori di sovratensione da 20kA. disponibili nelle versioni a 600Vdc e 1000Vdc per il migliore coordinamento con la tensione effettiva dell’ impianto
Sezionatore Rotativo da 600Vdc o 1000Vdc a seconda della tensione dell’ impianto, ideale per la protezione e il sezionamento delle stringhe in tutta sicurezza. Dotato di maniglia a lucchetto.
Magnetotermico differenziale, monofase o trifase, di classe A o AC da 300mA, con potere di interruzione da 6kA o 10kA.
Scaricatore di sovratensione AC da 20kA, disponibili nelle versioni monofase o trifase.

Vantaggi della serie StringBox

Rapidità di installazione: componenti già cablati, possibilità di collegamento tramite connettori estraibili
Prodotto standard, conforme alle normative vigenti: ideale per minimizzare i tempi e costi di progettazione e di verifica
Componenti di qualità conformi alle norme vigenti
Ampia gamma in grado di soddisfare le più varie esigenze
Assemblaggio del quadro realizzato e controllato da personale qualificato

Cabur è in grado di progettare centralini e quadri fotovoltaici in conformità con le normative vigenti.
Per maggiori informazioni, contattate il nostro ufficio commerciale.
La scelta di un particolare tipo di centralino va demandata al cliente. Questa scelta dipende dalla configurazione dell’ impianto, dell’ inverter e della potenza complessiva del sistema.
