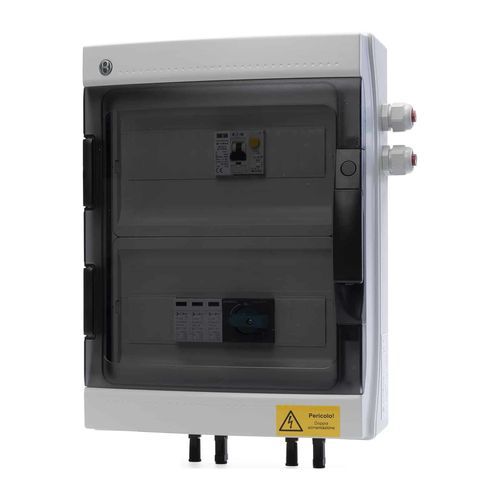

Scatola elettrica di distribuzione ISL

attrezzataa muroin plastica

Le gamme ISL, ISA e ISB di centralini fotovoltaici sono ideali per la gestione e protezione di impianti di medie e piccole dimensioni.

All’interno di ogni quadro troviamo già cablati i circuiti di protezione e manovra delle stringhe del campo fotovoltaico e della sezione AC dell’inverter: per completare l’impianto, l’installatore dovrà semplicemente posizionare e fissare il quadro ISL e collegarvi le stringhe fotovoltaiche e l’inverter.
I quadri Serie ISL sono composti da due sottosistemi distinti e separati tra loro: quadro AC e quadro DC.

I centralini della linea ISB e ISA invece hanno le protezioni per la parte DC dell’ impianto.

Centralino, da design compatto e elegante, idoneo all’installazione sia all’esterno che all’interno di un’abitazione grazie al grado di protezione IP65. Dotato di portella trasparente resistente UV.
Connettori fotovoltaici da pannello che permettono una connessione rapida e sicura, sono inoltre forniti di tappi per garantire un grado di isolamento IP65.
Scaricatori di sovratensione da 20kA. disponibili nelle versioni a 600Vdc e 1000Vdc per il migliore coordinamento con la tensione effettiva dell’ impianto
Sezionatore Rotativo da 600Vdc o 1000Vdc a seconda della tensione dell’ impianto, ideale per la protezione e il sezionamento delle stringhe in tutta sicurezza. Dotato di maniglia a lucchetto.
Magnetotermico differenziale, monofase o trifase, di classe A o AC da 300mA, con potere di interruzione da 6kA o 10kA.
Scaricatore di sovratensione AC da 20kA, disponibili nelle versioni monofase o trifase.
