Sistema modulare configurato in fabbrica
5 slot liberi per moduli di alimentazione
dimensioni cassa 3U x 19″ x 35 cm
Canali flottanti
Controllo locale e remoto
Controllo remoto via Ethernet, USB, CANBUS e RS232
Potenza di uscita massima: 2,5kW @ 220Vac, 1,5kW @ 115Vac
Fino a 8 canali indipendenti
Basso rumore
Moduli disponibili:
2÷7V 550W (110A@5V) 1 slot
2÷7V 1100W (220A@5V) 2 slot
±7÷16V 550W (23A@±12V) 1 slot
±7÷16V 1100W (46A@±12V) 2 slot
±20÷28V 550W (11A@±24V) 1 slot
±20÷28V 1100W (22A @±24V) 2 slot
10 mV Risoluzione set/monitor di tensione
100/200 mA Risoluzione set/monitor di corrente (2÷7V)
20/40mA Risoluzione set/monitor di corrente (±7÷16V/±20÷28V)
ON/OFF e TRIP del singolo canale
Fili di rilevamento per il recupero della caduta di tensione
4 ingressi analogici, 4 ingressi digitali, 4 uscite digitali
Ventole integrate per il raffreddamento verticale
Panoramica

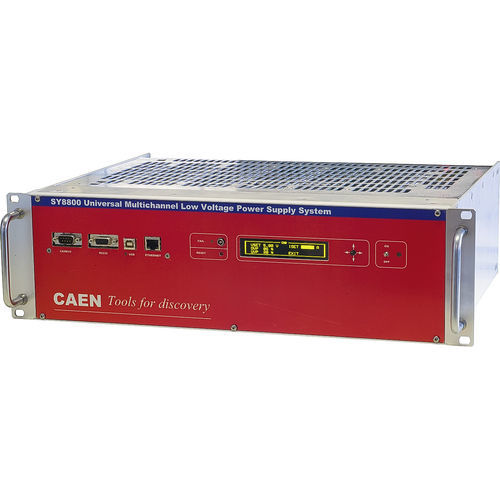

Il Mod. SY8800 è un sistema di alimentazione a bassa tensione flottante ad alta densità, progettato per alimentare elettronica a basso rumore con correnti medie e alte.
Finora sono stati sviluppati sei moduli:
2÷7V 550W (tip. 110A@5V)
2÷7V 1100W (tip. 220A@5V)
±7÷16V 550W (tip. 23A @±12V)
±7÷16V 1100W (tip. 46A @±12V)
±20÷28V 550W (tip. 11A@± 24V)
±20÷28V 1100W (tip. 22A@± 24V)
Il sistema è configurato in fabbrica. Il sistema è dotato di linee di telerilevamento per compensare la caduta di tensione sui cavi di collegamento.
Le caratteristiche di sicurezza includono:
Protezione da sovratensione e sottotensione quando la tensione di uscita si discosta dal valore programmato
Limite massimo programmabile della tensione di uscita del canale (VOVP): il canale viene disattivato quando la sua tensione di uscita supera VOVP
---
