Distribuzione dell'energia DT5423

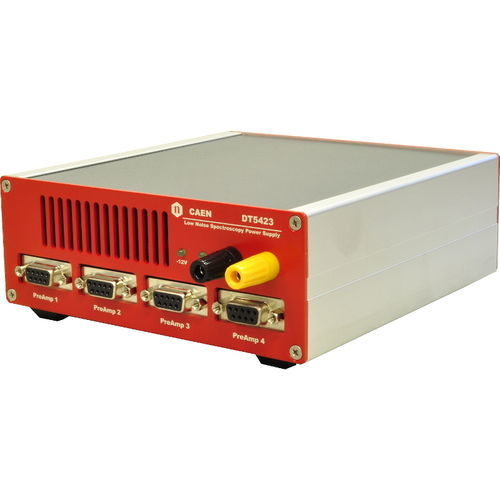

Quattro connettori DB9 (±12 V) per alimentare i preamplificatori A1422 Un connettore per alimentare i digitalizzatori da tavolo della famiglia DT57xx Ondulazione: < 5 mVpp sulle alimentazioni dei preamplificatori; < 10 mVpp sull'alimentazione del digitalizzatore Panoramica Il DT5423 è un alimentatore da tavolo per i preamplificatori A1422 e A1424 e la famiglia di digitalizzatori DT57xx. Fornisce quattro connettori femmina standard a 9 pin di tipo "D" per alimentare fino a quattro preamplificatori A1422 o A1424 e un connettore per alimentare i digitalizzatori da tavolo DT57xx. Ogni uscita è filtrata. L'alimentazione a +12 V per il digitalizzatore è fornita da un connettore circolare miniaturizzato DIN a 6 pin schermato. Il kit comprende il cavo (lungo 1,5 m) per collegare l'uscita di alimentazione del digitalizzatore ai digitalizzatori da tavolo DT57xx (jack di alimentazione CC da 2,1 mm). Specifiche tecniche Imballaggio meccanico Modulo da tavolo (154x50x164 mm3). Peso 1,65 kg PreAmp 1,2,3,4 - +12 V / 400 mA (totale massimo per 4 uscite) -12V / 200 mA (totale massimo per 4 uscite) 4 connettori femmina Sub D9 Alimentazione del digitalizzatore - +12 V / 2,1 A Connettività TE tipo 5750071-1 Connettore mini DIN circolare schermato 6MINI-DIN Prestazioni di rumore - ±12V OUT sui connettori PreAmp 1÷4: ripple 5 mVpp +12V OUT sul connettore di alimentazione del digitalizzatore: ripple 10 mVpp Condizioni di misura: oscilloscopio con larghezza di banda limitata a 20 MHz, accoppiato in c.a., carico capacitivo 10 nF su OUT in misura, OUT a pieno carico (400 mA totali su + 12V OUT sui connettori PreAmp 1÷4; 200 mA totali su - 12V OUT sui connettori Preamp 1÷4; 2,1 A su + 12V connettore Digitizer Supply). Ingresso - 230V ~ 50Hz o 115V ~ 60Hz; ingresso tipo C14 (con fusibile) Fusibile - 230V: T500mA; 110V: T1A 5 x 20mm
