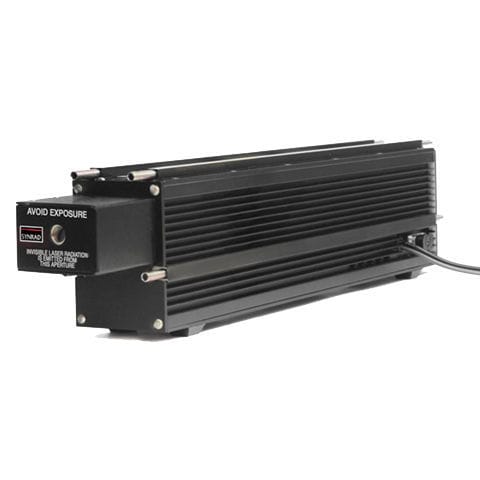

Sistema di controllo di potenza 48

con laserotticoin ciclo chiuso

Il sistema comprende un campionatore del fascio e un sistema di controllo ad anello chiuso per stabilizzare la potenza di uscita dei laser CO2 48-1 raffreddati ad acqua. Il sistema ad anello chiuso funziona con il controller laser UC-2000. Le prestazioni del sistema sono tipicamente di ±2%. Il campionatore del fascio e il sistema di controllo ad anello chiuso sono installati in fabbrica e funzionano con il controller laser UC-2000. L'alimentazione del sistema è fornita da un trasformatore a parete che eroga 24 V CC. Un beam-splitter interno al campionatore devia l'8% del fascio in uscita verso un diffusore e un rilevatore di termo-pile. Il segnale del rilevatore di termo-pile viene amplificato all'interno del contenitore di campionamento fino a un livello di segnale compreso tra 1 e 12 V. Un controller remoto genera un segnale a ciclo di lavoro variabile di 5 kHz per mantenere costante la potenza media del laser. Su base personalizzata, la frequenza di controllo può essere aumentata a 20 kHz per ridurre l'ondulazione ottica.
