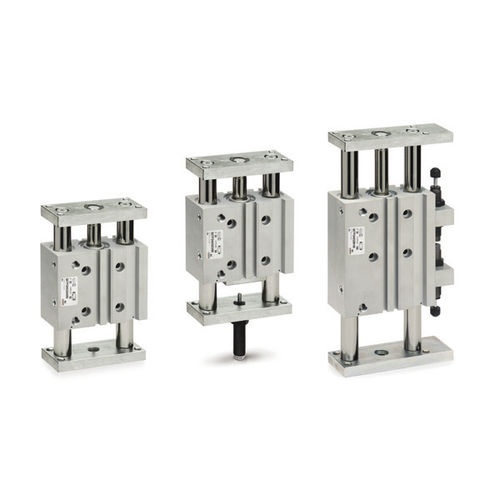

Cilindro con guida integrata QCTF, QCBF seriespneumaticoa pistone magneticoa doppio effetto
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- pneumatico
- Tecnologia
- a pistone magnetico
- Configurazione
- a doppio effetto
- Materiale
- in alluminio anodizzato
- Altre caratteristiche
- di precisione, con guida integrata, con flangia
- Corsa
Min.: 20 mm
(0,787 in)Max.: 200 mm
(7,874 in)- Pressione
Min.: 1 bar
(14,5 psi)Max.: 10 bar
(145,04 psi)- Velocità
Min.: 50 mm/s
Max.: 500 mm/s
(1,64 ft/s)- Temperatura ambiente
Min.: 0 °C
(32 °F)Max.: 80 °C
(176 °F)
Descrizione
Le Serie QCTF-QCBF sono state realizzate per applicazioni in cui lo spazio è ridotto. Gli attuatori sono disponibili in 2 versioni: una dotata di doppia guida a bronzine (Mod. QCTF) e la seconda con manicotti a sfere (Mod. QCBF). La versione QCTF è consigliata in presenza di carichi laterali elevati, la versione QCBF è adatta per cicli veloci con minor carico laterale e grande precisione.
3 varianti per l’ammortizzamento di fine
corsa:
A - ammortizzatore meccanico fisso standard;
B - deceleratori collocati sul corpo
dell’attuatore;
C - con un deceleratore posizionato
centralmente sulla flangia posteriore.
Le versioni B e C sono le più adatte per la
manipolazione di masse elevate e/o in caso
di necessaria regolazione della corsa.
