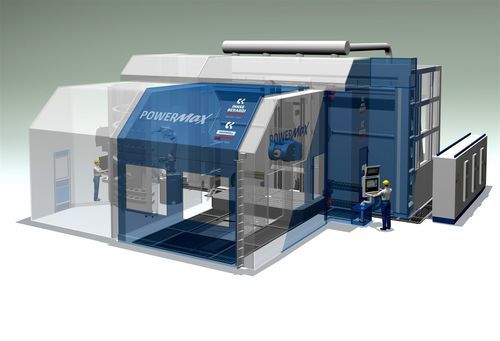

Centro di lavoro CNC 5 assi PowerMax® ST

universalecon tavola rotanteper il settore aerospaziale

Panoramica
PowerMax® ST è un grande centro di lavoro orizzontale ad asportazione truciolo progettato per applicazioni ad alte prestazioni e per grandi volumi di lavorazione. È pensato per operazioni a 5 assi (6 assi se è selezionata la tavola rotante) e per mantenere un volume di asportazione truciolo costante nell'area di lavoro.

Concetto tecnico
I tre assi lineari di PowerMax® ST si muovono lungo guide lineari parallele e righe ottiche montate su sottostrutture termicamente simmetriche. Gli assi sono azionati da motoriduttori accoppiati ad alta coppia e potenza, controllati da CNC Siemens, Fanuc o Heidenhain. Lo stesso approccio è adottato per gli assi C e A, al fine di garantire elevate precisioni di posizionamento statico e dinamico a velocità e accelerazioni elevate.

Configurazione cinematica
DUE MORFOLOGIE

• La testa di fresatura si muove orizzontalmente con la colonna lungo l'asse X.
• La testa di fresatura si muove verticalmente all'interno della colonna lungo l'asse Y.

Il pezzo in lavorazione si muove orizzontalmente lungo l'asse Z (pallet). Nella versione a 6 assi il pallet è sostituito da una tavola rototraslante.

Benefici

• Fattibilità
  Produzione di parti con geometrie complesse.
• Qualità
  Elevate precisioni e finiture superficiali su tutto il volume di lavoro.
• Capacità
  Elevato volume di asportazione truciolo.
• Produttività
  Tempi di lavorazione ridotti.
• ROI elevato / TCO basso
  Costi di investimento contenuti e ritorno di investimento elevato.

Note aggiuntive
Disponibile una versione a 6 assi con tavola rototraslante che sostituisce il pallet per applicazioni che richiedono maggior flessibilità cinematica.

Caratteristiche / specificazioni tecniche

• Tipologia: centro di lavoro orizzontale ad asportazione truciolo per grandi volumi.
• Assi: macchina progettata per funzionamento a 5 assi (6 assi con tavola rototraslante).
• Scorrimento assi: guide lineari parallele con righe ottiche su sottostrutture termicamente simmetriche.
• Azionamenti: motoriduttori accoppiati ad alta coppia e potenza.
• Controllo CNC: Siemens, Fanuc o Heidenhain.
• Assi C e A progettati con lo stesso approccio per garantire precisione dinamica e statica.
• Configurazione cinematica: testa di fresatura mobile (assi X e Y) e pezzo su pallet (asse Z) o tavola rototraslante (versione 6 assi).
• Obiettivo di progetto: elevate precisioni di posizionamento, alte velocità e accelerazioni e volume di asportazione truciolo costante.
