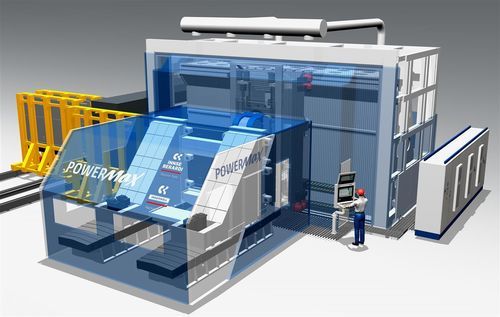

Centro di lavoro 3 assi PowerMax® T

6 assiuniversaleper lega in titanio

Panoramica
Centro di produzione di grandi dimensioni progettato per la lavorazione del titanio e di altri materiali difficili da lavorare. PowerMax® T integra tre assi lineari su guide lineari parallele con scale ottiche montate su sotto-strutture termicamente simmetriche, azionate da motoriduttori accoppiati ad alto torque e alta potenza sotto controllo CNC Siemens, Fanuc o Heidenhain. Gli assi C e A adottano lo stesso concetto; sono disponibili versioni fino a 6 assi con tavola roto-traversante. L'architettura garantisce precisioni di posizionamento statiche e dinamiche superiori ad alte velocità e accelerazioni, mantenendo una velocità di asportazione costante su tutto il volume di fresatura.

Configurazione cinematica
Configurazione cinematica parzialmente invertita per ottimizzare l'accesso utensile, la movimentazione del pezzo e la stabilità durante lavorazioni ad elevato carico.

DUE MORFOLOGIE

• La testa di fresatura si muove orizzontalmente lungo X insieme alla colonna.
• La testa di fresatura si muove verticalmente lungo Y all'interno della colonna.
• Il pezzo lavorato si muove orizzontalmente lungo Z sul pallet.
• Nella versione a 6 assi, il pallet è sostituito da una tavola rotante mobile (roto-traversante).

Vantaggi

• Fattibilità
  Produzione di pezzi con geometrie complesse
• Qualità
  Tolleranze ridotte e finitura superficiale costante su tutto il volume di lavoro
• Capacità
  Ampio volume di fresatura per componenti strutturali di grandi dimensioni
• Produttività
  Riduzione dei tempi di lavorazione grazie a cinematica e azionamenti ottimizzati
• Alto ROI/Basso TCO
  Investimento di capitale e costi operativi bilanciati per settori ad alta richiesta

Caratteristiche (livello alto)
3 assi lineari con guide parallele e scale ottiche; sotto-strutture termicamente simmetriche; motoriduttori accoppiati ad alto torque e potenza; opzione per assi C e A; disponibile in configurazioni fino a 6 assi con tavola roto-traversante; opzioni di controllo CNC: Siemens, Fanuc, Heidenhain. Progettato per garantire una rimozione di truciolo costante e prestazioni di posizionamento statico/dinamico superiori ad alte velocità e accelerazioni.

Settori applicativi

• Aviazione & Aerospaziale — concepito per applicazioni esigenti come telai, costole, giunti, parti di carrello d'atterraggio, anelli e paratie.
• Lavorazioni multi-asse generali — la versione con tavola roto-traversante offre massima flessibilità per componenti complessi che richiedono orientamento tramite tavola rotante.

Specifiche tecniche

• Modello: PowerMax® T
• Assi: 3 assi lineari standard; assi C e A adottati; opzione 6 assi con tavola rotante mobile
• Guide e scale: Set paralleli di guide lineari con scale ottiche montate su sotto-strutture termicamente simmetriche
• Azionamento: Motoriduttori accoppiati ad alto torque e potenza
• Compatibilità CNC: Siemens, Fanuc, Heidenhain
• Configurazione cinematica: Parzialmente invertita
• Movimentazione pezzo: Movimento orizzontale Z su pallet; opzione tavola roto-traversante per lavorazioni multi-asse
• Materiali target: Titanio e altri materiali difficili
• Obiettivi di progetto: Posizionamento statico/dinamico superiore, rimozione di truciolo costante, ampio volume di fresatura
