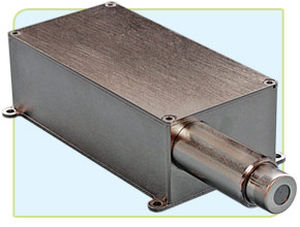

Rilevatore di raggi X X-PIPS™

Il sistema di rilevamento comprende: - Tredici rivelatori di deriva del silicio (SDD) - Finestra Be da 1 mil (25 μm) - Preamplificatori CMOS - Alimentazione di bias HV - Raffreddato criogenicamente (a tubo d'impulso) L'array di rivelatori X-PIPS™ è un sottosistema di spettroscopia sensibile ai raggi X e ai raggi gamma a bassa energia. È composto da tredici rivelatori a deriva di silicio (SDD) con un preamplificatore CMOS a basso rumore di tipo reset, un'alimentazione di polarizzazione HV e un raffreddatore criogenico. Gli elementi del rivelatore e i preamplificatori CMOS sono raffreddati e regolati in temperatura, garantendo un funzionamento stabile in condizioni ambientali variabili. La finestra d'ingresso in berillio ha uno spessore di 1 mil (25 μm) che consente di misurare i raggi X a partire da 1 keV. I preamplificatori CMOS sono dotati di un meccanismo di reset rapido che riduce i tempi morti e consente al rivelatore di funzionare bene ad alte velocità di conteggio. L'SDD ad alte prestazioni combinato con un preamplificatore CMOS fornisce una risposta molto rapida e a basso rumore, che si traduce in una risoluzione energetica estremamente buona con tempi di picco rapidi. Il tempo di salita del segnale è ben al di sotto dei 50 ns, il che consente un'eccellente risoluzione energetica ad alte velocità di conteggio. La risoluzione energetica è garantita in un intervallo di temperatura ambiente compreso tra +10 °C e +30 °C con le impostazioni di fabbrica predefinite.
