Formatrice in acciaio

per alluminioa moto continuoad alta velocità

Panoramica
I sistemi combinati END-O-MAT sono progettati per la produzione a velocità medio-alta di tappi, fondelli, anelli e gusci. Le macchine eseguono operazioni di stampaggio, curling e lining e possono essere alimentate a foglio o bobina. I sistemi UNIPRESS offrono processi multi-stadio per lattine tranciate, inclusi stampaggio, pre-disegno, disegno finale, embossing, paneling e rifilatura.

Serie

• END-O-MAT — Produzione fino a 4320 epm; Ø end: 50–153 mm; Forza massima pressa: 500–1500 kN; Corse: 175–240/min; Materiali: acciaio o alluminio.
• UNIPRESS — Produzione fino a 1800 epm; Ø end: 46–225 mm; End L×W: 60×40–235×235 mm; Forza massima pressa: 800 kN; Corse: 80–225/min; Materiali: acciaio o alluminio; Spessore: Fe 0.14–0.35 mm, Al 0.15–0.35 mm; Linee: 1–8.
• Disc Curler — Applicazione: Curling; Produzione fino a 2000 epm; Ø: 50–153 mm; Materiali: acciaio o alluminio.
• High-Speed Liner — Applicazione: Lining; Produzione fino a 2000 epm; Ø: 46–153 mm; Materiali: acciaio o alluminio.

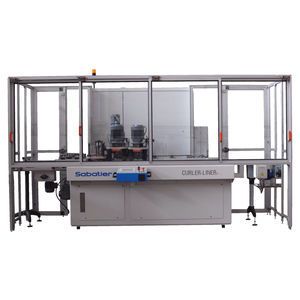

• Curler Liner Round — Curling & Lining; Produzione 50–200 epm; Ø: 105–328 mm; Materiali: acciaio o alluminio.
• Curler Liner Irregular Shape — Curling & Lining; Produzione 50–200 epm; End L×W: 60×40–235×235 mm.
• Clip Welder Round — Saldatura maniglia; Produzione 50–200 epm.
• Clip Welder Irregular Shape — Saldatura maniglia; Produzione 50 epm; End L×W fino a 235×235 mm.

Caratteristiche e vantaggi (High-Speed Liner)

• Alta velocità: fino a 2000 ends/gusci/tappi al minuto per il High-Speed Liner.
• Affidabilità: design rotativo collaudato per elevata disponibilità in produzione continua.
• Flessibilità: azionamento utensile sovrapposto e regolazione radiale/altezza della pistola di lining per rapidi set-up tra prodotti.

Tipi di macchina

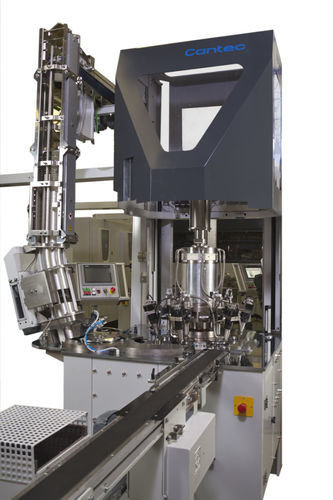

High-speed rotary liner — Tipo prodotto: Ends / Shells; Diametro prodotto [mm]: 46–153; Produzione max. [epm]*: Dia. 50: 1000 / 1500 / 2000; Dia. 65: 900 / 1350 / 1800; Dia. 73: 800 / 1200 / 1600; Dia. 83: 750 / 1150 / 1500; Dia. 99: 700 / 1050 / 1400; Dia. 127: 550 / 800 / -; Dia. 153: 360 / 540 / -; Mandrini / passo: 4 / 6 / 8; Materiale: acciaio o alluminio. Immagini e video dimostrativi disponibili per il high-speed rotary liner.

Caratteristiche tecniche

• Applicazioni supportate: formatura di ends, curling, lining, saldatura maniglia.
• Diametri tipici: 46–328 mm a seconda della serie e del tipo macchina.
• Intervalli di produzione: ~50 epm (bassa velocità/forme irregolari) fino a 4320 epm (END-O-MAT); high-speed liner comune fino a 2000 epm.
• Esempi di forza pressa: 500–1500 kN (END-O-MAT); fino a 800 kN (UNIPRESS).
• Materiali lavorati: acciaio e alluminio.
• Esempi di spessori: Fe 0.14–0.35 mm; Al 0.15–0.35 mm (UNIPRESS).
• Esempi di velocità: 175–240/min (END-O-MAT); 80–225/min (UNIPRESS).
• Opzioni mandrini/passo: 4, 6, 8 (rotary liners).
• Alimentazione: foglio o bobina (END-O-MAT).
• Capacità UNIPRESS: processi multi-stadio per lattine tranciate e fondelli.
