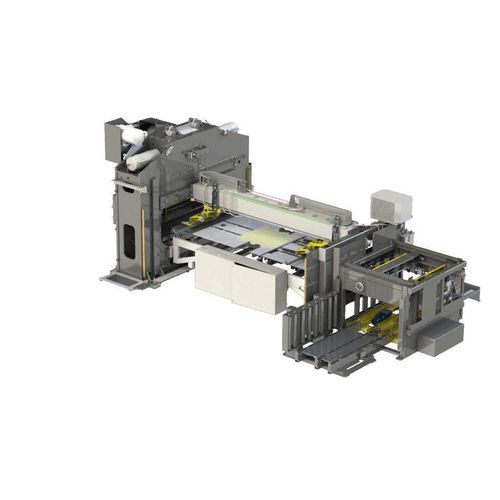

Centrale di produzione per l'industria agroalimentare UNIPRESS series

per derrate alimentariper bevande

Panoramica
I sistemi combinati END-O-MAT sono progettati per la produzione a velocità media e alta di tappi, gusci EO, anelli e fondi. Le macchine eseguono operazioni di stampaggio, curling e lining e sono disponibili con alimentazione a foglio o a bobina.

Gamma UNIPRESS
Le macchine UNIPRESS sono progettate per produrre lattine tranciate profonde oltre a tappi, ends o gusci standard. Le fasi tipiche includono stampaggio, pre-tranciatura, tranciatura finale, embossing, paneling e rifilatura.

Serie disponibili

• END-O-MAT
• UNIPRESS
• Disc Curler
• High-Speed Liner
• Curler Liner Round
• Curler Liner Irregular Shape
• Clip Welder Round
• Clip Welder Irregular Shape

Caratteristiche chiave e vantaggi (UNIPRESS)

• Elabora un'ampia gamma di prodotti (es. cupola e fondo aerosol, lattine tranciate profonde, tappi, ends, gusci)
• Alimentatore a foglio senza necessità di movimentare manualmente pallet vuoti; l'inserimento può essere installato a sinistra o a destra
• Niente corse a vuoto: alimentatore diviso in ingresso, tavola di centraggio e trasferimento con doppia serie di pinze per consentire lavorazioni continue
• Carrelli portapinze azionati da motori lineari per elevata dinamica, precisione e ridotto usura meccanica
• Centraggio elettronico del foglio: allineamento longitudinale meccanico; allineamento trasversale tramite posizionamento delle pinze usando i dati del sensore di linea
• Sistema di protezione idraulica contro sovraccarichi per prevenire danni alla pressa e agli utensili in caso di crash
• Espulsori azionati dal ram per ridurre la variabilità durante l'espulsione
• Possibile integrazione di utensili di terze parti se conformi alle specifiche di attrezzatura Soudronic
• Capacità di lavorare acciaio e alluminio; su richiesta entrambi i materiali possono essere lavorati sulla stessa macchina
• Monitoraggio processo disponibile/standard: rilevamento doppio foglio, rilevamento vernice, supervisione degli scarti di rifilatura e altri dispositivi per proteggere gli utensili
• Soudronic Insights Ready: cruscotto base con statistiche di produzione live e a tempo limitato a livello macchina e componente comprendente:

  • Stato macchina
  • Efficienza
  • Top 5 errori
  • Contatore di produzione
  • Registro eventi

Tipi di macchina (dati rappresentativi)
Intestazioni tabella: Tipo macchina | Capacità [cpm] | Diametro end Ø [mm] | Dimensioni L x W [mm] | Forza di pressa [kN] | Numero corse [corse/min.] | Note
UNIPRESS 800 END | Fino a 1800 | 46 – 225 | 60×40 – 235×235 (¼ Club, Dingely, Hansa) | 800 | 80 – 225 | *a seconda della forma della lattina, dimensione, dimensione del foglio
UNIPRESS 320 END | Fino a 1800 | 46 – 180 | ¼ Club, Dingely, Hansa | 320 | 80 – 225 | *a seconda della forma della lattina, dimensione, dimensione del foglio

Opzioni (UNIPRESS)

• Layout flessibile: lato operatore, alimentazione foglio e rimozione sfridi selezionabili
• Dispositivo di lubrificazione foglio: lubrificazione automatica a quattro rulli; sopra, sotto o entrambi; rulli in feltro a rapido smontaggio
• Rilevamento vernice: controlla la presenza di vernice sul foglio (importante per TFS)
• Rilevamento ultima foglia: arresta lo svuotamento quando rimane 1 (o opzionalmente 2 o 3) fogli
• Espulsore meccanico per affidabilità ad alta velocità (espulsore controllato dalla corsa del ram)
• Unità per stabilizzazione termica dell'altezza di chiusura (previene fluttuazioni e variazioni di embossing)
• Capacità di processare fogli stampati (centraggio e alimentazione ad alta precisione)
• Processamento di fogli con scroll laterale e lead scroll
• Dispositivo per la movimentazione degli utensili (maniglie/barre) per rimuovere/installare rapidamente gli utensili e cambiare formato
• Unità di raffreddamento per utensili (integrabile se richiesto)
• Nastro di uscita / sistemi a valle: nastri, curler, liner, controllo visione, impilamento e pallettizzazione disponibili

Specifiche tecniche

• Marca: Soudronic
• Serie / Modelli disponibili: END-O-MAT; UNIPRESS; Disc Curler; High-Speed Liner; Curler Liner (Round & Irregular); Clip Welder (Round & Irregular)
• Applicazioni: formatura di ends, curling, lining, saldatura maniglia
• Forme: supportate forme tonde e irregolari
• Produzione (esempi): END-O-MAT fino a 4320 epm (dati di serie); UNIPRESS fino a 1800 cpm (dipende dalla macchina)
• Diametro end Ø (esempi): 46 – 225 mm (UNIPRESS 800 END); altre serie variano
• Dimensioni end L x W (esempi): 60×40 – 235×235 mm (UNIPRESS)
• Forza di pressa (esempi): 320 kN (UNIPRESS 320); 800 kN (UNIPRESS 800); END-O-MAT 500 – 1500 kN (range di serie)
• Numero di corse: range indicativi 80 – 225 /min (UNIPRESS); altre serie variano
• Materiale anello/end: acciaio o alluminio
• Spessore del foglio (esempi): Fe 0,14 – 0,35 mm; Al 0,15 – 0,35 mm
• Dimensione del foglio (esempi): max 1100 x 1100 mm; min 650 x 650 mm (dipende dalla macchina)
• Profondità di tranciatura (esempi UNIPRESS): fino a 30 mm (10 mm con corsa 85 mm; 30 mm con corsa 120 mm)
• Piste disponibili: 1 – 8 (a seconda di serie/configurazione)
• Monitoraggio standard/opzionale: rilevamento doppio foglio, rilevamento vernice, supervisione scarti di rifilatura, altri dispositivi di monitoraggio
