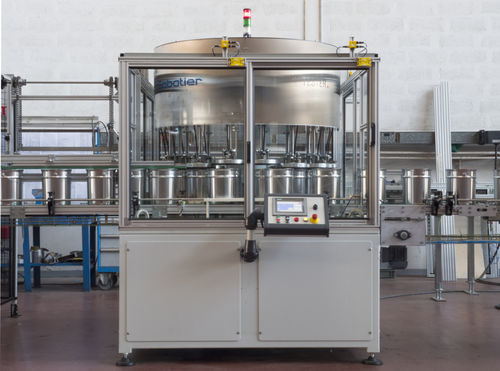

Tester di tenuta a vuoto Bodypack

a vuotodi pressionea calo di pressione differenziale

Overview
Progettiamo e produciamo tester di tenuta per lattine, secchi e fusti in configurazioni a carosello o lineari. Le unità si adattano a forma e dimensione dei contenitori e testano mediante applicazione di vuoto o pressione; qualsiasi perdita rilevata provoca l'espulsione automatica. I sistemi offrono risultati riproducibili e alta affidabilità per i produttori di lattine che necessitano di soluzioni di controllo flessibili.

Key features

• Pannello touchscreen centralizzato per controllare, regolare e pilotare tutte le stazioni; parametri salvabili in ricette; manutenzione e diagnostica dal pannello; modalità inching e controllo remoto via VPN.
• Regolazione altezza completamente automatica per stazione, registrata nelle ricette in pochi secondi.
• Compatibile con lattine cilindriche tecniche (anello o cupola) e lattine rettangolari per alimenti.
• Funzionamento a batch (es.: batch di 14 lattine).
• Rilevamento di perdite grandi e piccole grazie a un trasduttore differenziale di pressione sensibile.
• Pressione di prova tipica intorno a 200 mbar (2,9 PSI).
• Risultati di test esportabili su memoria USB.
• Connettività Industry 4.0: assistenza remota, tracciamento dei fermi tramite SAB-LINK ed e-catalog per ricambi e documentazione.

Available series / examples
TEST-O-MAT:
Nome serie: TEST-O-MAT
Forma: Rotonda, Ø 52–108
Altezza: H 35–89, H 90–134
Metodo di prova: tester di pressione con riduttore di volume
Produzione: 400–1200 cpm (20% in più su richiesta)
Ø lattina: 52–99 mm (105 mm su richiesta)
Altezza lattina: 29–135 mm
Stazioni: 20–60

Bodypack Tester:
Nome serie: Bodypack Tester
Forma: Rotonda, Ø 52–108; Rotonda, Ø 108–598
Altezza: H 90–134; H 135–249; H 250– ...
Metodo di prova: tester di pressione senza riduttore di volume, tester a vuoto
Produzione: 15–170 cpm
Ø lattina: 73–598 mm

Squarepack Tester:
Nome serie: Squarepack Tester
Forma: Forma irregolare (lattine rettangolari alimentari)
Altezza: H 90–134; H 135–249; H 250– ...
Metodo di prova: tester di pressione senza riduttore di volume
Produzione: 15–170 cpm
Dimensioni lattina L × W: 60×40–235×235 mm

Third Tester (esempi):
Nome serie: Third Tester
Forma: Rotonda, varie e maggiori gamme di diametro supportate
Metodi di prova: pressione con/senza riduttore di volume, vuoto, aerosol

Filters / selectable parameters shown on page

• Forma: Rotonda (Ø 52–108), Rotonda (Ø 108–598), Forma irregolare.
• Intervalli di altezza: H 35–89; H 90–134; H 135–249; H 250–...
• Metodi di prova: pressione con riduttore di volume; pressione senza riduttore; vuoto; aerosol.

Machine types (selected examples)

• Bodypack 60 Leak Tester — produzione massima: 16,67 cpm (1.000/h) — esempio Ø fino a 400 mm.
• Linear Leak Tester 14 Heads – Round Cans — produzione massima: 100–170 cpm — Ø lattina 73–108 mm.
• Bodypack 200 Leak Tester — produzione massima: 15 cpm (900/h) — esempio Ø lattina 571,5 mm.
• Bodypack Tester 10 Heads Pail Tester 10L–30L — produzione massima: 50 cpm — Ø lattina 200–330 mm.
• Bodypack Tester 16 Heads Pail Tester 3L–8L — produzione massima: 60–80 cpm — Ø lattina 150–200 mm.

Technical specifications

• Principio di prova: applicazione di vuoto o pressione; espulsione automatica dei contenitori difettosi.
• Controllo: HMI touchscreen centralizzato; ricette per parametri; assi sincronizzati e servodrive; manutenzione e diagnostica dal pannello; accesso remoto VPN.
• Regolazione altezza automatica: variazione automatica per stazione registrata nelle ricette.
• Rilevamento perdite: trasduttore differenziale di pressione sensibile per rilevamento di perdite fini e grandi.
• Pressione di prova: circa 200 mbar (2,9 PSI).
• Dati: risultati salvabili su supporto USB rimovibile; assistenza remota e tracciamento dei fermi tramite applicazione web.
• Formati: unità a carosello e lineari; adattabili a lattine, secchi e fusti; supporta lattine cilindriche, tecniche (anello/cupola) e rettangolari.
• Gamma di produzione: da tester specializzati a bassa velocità (~15 cpm) fino a soluzioni TEST-O-MAT ad alta velocità (centinaia di cpm).
• Metodi supportati: pressione con/senza riduttore di volume, test a vuoto, test aerosol (a seconda della serie).
• Stazioni: intervalli di esempio mostrati (es. 20–60 stazioni).
