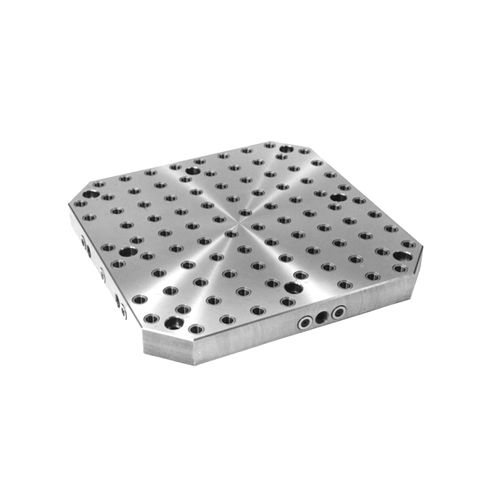

Piastra di staffaggio modulare CL-400-PTPM-50

in ghisaquadrata

Piatti di foggiatura del pallet quadrato – modulari, 5/8" pesante (400mm) Fixturing modulare Piatti di foggiatura modulari ideali per i centri di lavorazione orizzontali, comprendenti il nostro (5/8-11) sistema modulare pesante. Il materiale del ghisa fornisce l'accuratezza superiore, la stabilità dimensionale e l'inumidimento di vibrazione. Rivestimento lavorato alle tolleranze strette, con una griglia dei fori multiuso spaziati a 2,0000' all'interno di .0008" della posizione vera. I fori di montaggio universali misura quasi tutto il pollice o gioco metrico della scanalatura, facendo uso di posizione laterale di JIS. I piatti di foggiatura indicati qui misura i pallet quadrati di 400mm. Ogni foro multiuso su una placchetta o su un blocco di foggiatura pesante del sistema MF50 ha un 5/8" boccola di identificazione sulla cima con un inserto filettato 5/8-11 sotto. I fori multiuso sono individuati in un 2,0000" preciso impianto a scacchiera, spaziato all'interno dei pollici ±.0008 della posizione vera. Il posizionamento delle viti, con una spalla di messa a terra di precisione, è usato per individuare e fissarsi allo stesso tempo. Il montaggio di JIS è il modo più-comune individuare le placchette ed i blocchi di foggiatura su un pallet del orizzontale-lavorare-centro, con i due bordi di riferimento l'un l'altro precisamente lavorati a 90°. La placchetta o il blocco in primo luogo è tirata contro gli indicatori di posizione laterali del pallet facendo uso di tre viti a testa cilindrica della incavo-testa, quindi si è fissato giù con quattro - otto viti a testa cilindrica della incavo-testa, secondo la dimensione del pallet.
