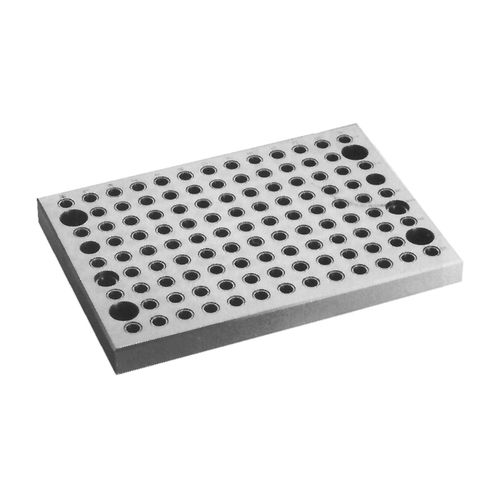

Piastra di staffaggio di precisione CL-BF00-0112
in ghisarettangolare

piastra di staffaggio di precisione
piastra di staffaggio di precisione
piastra di staffaggio di precisione
piastra di staffaggio di precisione
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipi
di precisione
Materiale
in ghisa
Forma
rettangolare

Descrizione

Nuovo articolo! Piastre modulari ideali per centri di lavoro verticali, che incorporano il nostro sistema modulare standard (1/2-13). Il materiale in ghisa fornisce una precisione superiore, stabilità dimensionale e smorzamento delle vibrazioni. Finitura lavorata con tolleranze strette, con una griglia di fori multiuso distanziati a 2.0000" entro .0008" dalla posizione reale. Queste piastre di utensili rettangolari possono essere collegate con precisione per creare molte combinazioni di lunghezza e larghezza. Le piastre possono essere montate sia in lunghezza che in larghezza. La lunghezza di ogni piastra è uguale alla larghezza della dimensione successiva, consentendo molte combinazioni possibili ruotando le piastre di 90°. La dimensione 20" x 24" è mostrata qui. Ogni foro multiuso su una piastra o un blocco per utensili MF40 del sistema standard ha una boccola ID da 1/2" in alto con un inserto filettato da 1/2-13 sotto di essa. I fori multiuso sono situati in un preciso schema a griglia da 2.0000", distanziati entro ±.0008 pollici dalla posizione reale. Le viti di localizzazione, con spallamento rettificato di precisione, sono utilizzate per localizzare e fissare contemporaneamente. Sono necessarie due chiavi di localizzazione per localizzare una piastra rettangolare per utensili su un tavolo con scanalature a T (ordinare separatamente per adattarsi alla macchina specifica). Ogni piastra ha due serie di fori di posizionamento, per il montaggio in lunghezza o in larghezza. I fori di montaggio si adattano a quasi tutti gli spazi tra le scanalature USA o metriche. Fissare con viti a testa cilindrica e dadi a T (ordinare separatamente). Vedere Prodotti correlati qui sotto per gli accessori di montaggio.

---

Cataloghi
