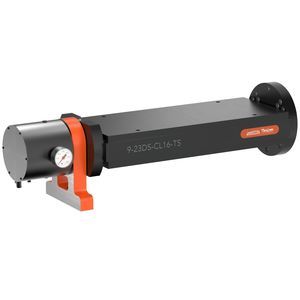

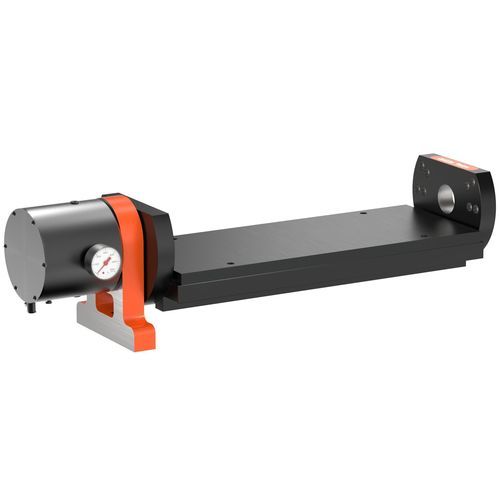

Tavola rotante elettrica CL-923-TRTC

basculanteper centro di lavorazioneper macchina utensile

DescrizioneSviluppata da Carr Lane Manufacturing in collaborazione con Martin Trunnion Tables, la Piano trunnion monofacciale a sgancio rapido converte un centro di lavoro verticale 3 assi standard in un sistema 3+1 o 3+2 per la lavorazione multi‑faccia di pezzi prismatici. La piattaforma di bloccaggio aumenta l'utilizzo del mandrino e riduce le operazioni di movimentazione consentendo rapidi scambi di attrezzature. Fornita con una sotto‑piastra e dotata di Headless Carr Lock® Clamps, permette carico/scarico offline e l'uso di sonde e macro M-code per registrazioni al livello di micron.

Caratteristiche

• Trasforma un VMC 3 assi standard in capacità 3+1 o 3+2 per lavorazioni multi‑faccia
• Sistema di sotto‑piastra a cambio rapido per scambio degli attrezzi in meno di un minuto
• Headless Carr Lock® Clamps inclusi per serraggio rapido e ripetibile
• Realizzata in ghisa Class 35 per smorzamento delle vibrazioni e stabilità termica
• Piattezza e squadratura della tavola entro 0,001 in (0,025 mm)
• Allineamento del supporto esterno entro 0,0002 in (0,005 mm) rispetto alla linea centrale rotante

Materiali / Finiture
VOCE | MATERIALE | TRATTAMENTO TERMICO | FINITURA
Tavola | Ghisa Class 35 | - | Vernice nera
Piastra | Alluminio | - | Anodizzazione nera

ApplicazioniIdeale per aerospaziale, difesa, medicale e applicazioni industriali di precisione dove sono fondamentali ripetibilità e produttività. Supporta flussi lean ad alta varietà e massimizza il tempo utile del mandrino. Made in USA.

Specifiche tecniche

• Nome modello: Single-Sided Quick-Change Trunnion Table (esempio parte: CL-923-TRTC)
• Ripetibilità tipica: ±0,001 in (±0,025 mm)
• Tolleranza di allineamento del supporto esterno: entro 0,0002 in (0,005 mm) dalla linea centrale rotante
• Materiale tavola: Ghisa Class 35; finitura: Vernice nera
• Materiale piastra: Alluminio; finitura: Anodizzazione nera; fornita con una sotto‑piastra
• Clamps a cambio rapido inclusi: (1) CL-16-HCLC-1 e (3) CL-16-HCLC-2 (spediti con CL-923-TRTC)
• Esempio riferimento parte: CL-923-TRTC (altezza centro 6.000, dimensioni piastra 22,5 x 9,0 x 0,75 in; include (1) CL-923-TRTC-FP)
• Progettata per carico/scarico offline per massimizzare il tempo del mandrino
• Richiede una tavola rotante 4° asse per il funzionamento; compatibile con cicli di sondaggio per portare la ripetibilità a livello di micron
