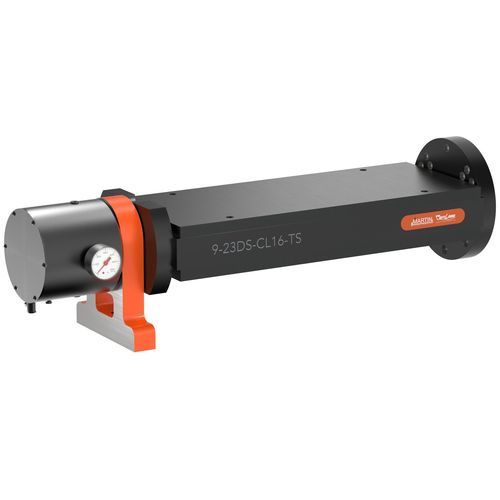

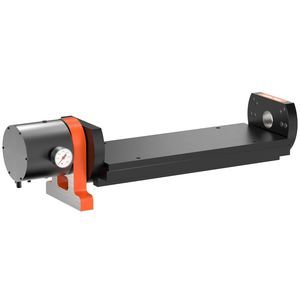

Tavola rotante elettrica CL-923DS-TRTC

basculanteper centro di lavorazionedi grande precisione

Panoramica
Progettata in collaborazione tra Carr Lane Manufacturing e Martin Trunnion Tables, la tavola trunnion a cambio rapido converte un centro di lavoro verticale 3 assi standard in un sistema 3+1 o 3+2 per la lavorazione multi-faccia di pezzi prismatici in un'unica fissaggio. Questa piattaforma di bloccaggio migliora la precisione, riduce i tempi di movimentazione e aumenta l'utilizzo del mandrino nei flussi produttivi ad alta variabilità.

Configurazione doppia faccia
Le tavole trunnion doppia faccia includono due piastre di bloccaggio, permettendo dispositivi su facce opposte per aumentare la densità dei pezzi o eseguire operazioni back-to-back. Entrambe le facce utilizzano le molle Headless Carr Lock® per rapidi cambi con morsi o attrezzature dedicate, consentendo lo scambio in meno di un minuto e mantenendo una ripetibilità di ±0,001 in (±0,025 mm). Gli operatori possono caricare e scaricare i pezzi offline mentre la lavorazione continua, massimizzando il tempo utile del mandrino. Con una sonda utensile e un macro M-code, la ripetibilità può essere portata a livello micrometrico.

Costruzione e precisione
Ogni tavola è lavorata con precisione in ghisa Classe 35 per eccellente smorzamento delle vibrazioni e stabilità termica. Planarità e squadratura della tavola sono mantenute entro 0,001 in (0,025 mm). L'allineamento del supporto esterno è mantenuto entro 0,0002 in (0,005 mm) dalla linea centrale rotante, garantendo elevata rigidità sotto carichi pesanti o eccentrici.

Installazione e uso
Fornita con un'altezza definita rispetto alla linea centrale del 4º asse (tipica 6,000 in). Altre altezze sono ottenibili con rialzi, spessori o su ordinazione speciale. È richiesta una tavola rotante compatibile sul 4º asse per l'operatività.

Applicazioni
Ideale per aerospaziale, difesa, medicale e applicazioni industriali di precisione dove sono critici precisione ripetibile e produttività.

Origine
Made in USA.

Materiale / Finitura
ITEM / MATERIALE / TRATTAMENTO TERMICO / FINITURA
Tavola / Ghisa Classe 35 / - / Vernice nera
Piastra / Alluminio / - / Anodizzazione nera

Parti incluse / Dati modello tipici
QUANTITÀ / N. PARTE / ALTEZZA CENTRO / DIMENSIONE PIASTRA / PIASTRA DI FISSAGGIO (INCLUSA) / CARR LOCK CLAMPS (INCLUSE)
— / CL-923DS-TRTC / 6,000 in / 22,5 x 9,0 x 0,75 in / (2) CL-923-TRTC-FP / (2) CL-16-HCLC-1; (6) CL-16-HCLC-2

Specifiche tecniche

• Funzione: Converte VMC 3 assi in lavorazione multi-faccia 3+1 o 3+2
• Ripetibilità: ±0,001 in (±0,025 mm); può essere ridotta a livello micrometrico con sonda utensile e macro M-code
• Costruzione: Tavola in ghisa Classe 35; piastre di bloccaggio in alluminio
• Tolleranza planarità & squadratura: 0,001 in (0,025 mm)
• Allineamento supporto esterno: entro 0,0002 in (0,005 mm) dalla linea centrale rotante
• Tempo di scambio: cambio attrezzatura < 1 minuto con Headless Carr Lock® Clamps
• Configurazione: doppia faccia con due piastre per operazioni su facce opposte o back-to-back
• Requisito: è richiesta tavola rotante 4º asse compatibile
• Finitura: Tavola — Vernice nera; Piastre — Anodizzazione nera
• Riferimento modello tipico: CL-923DS-TRTC
