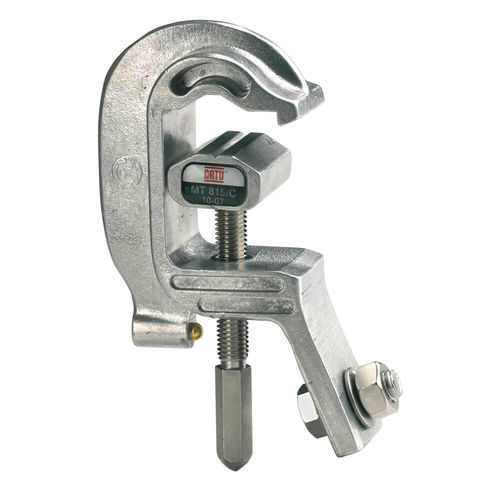

Pinza di messa a terra MT-815 series

Panoramica
Morsetto di messa a terra e di cortocircuito per montaggio su conduttori tondi e piani. Riferimento MT-815-. Corrente di cortocircuito nominale Icc 30 kA per 1 s.

Norme
IEC 61230

Applicazioni

• Morsetto per messa a terra e cortocircuito (MALT/CC) su tondi e piani.
• Progettato per operazioni in alta tensione e interventi di manutenzione che richiedono messa a terra/cortocircuito temporanea.

Caratteristiche

• Capacità di serraggio: tondi Ø 5–35 mm.
• Piatti: spessore 5–16 mm, larghezza fino a 40 mm.
• Intervallo di collegamento previsto per terminale (cosse).
• Materiale: lega leggera.
• Classificazione di cortocircuito: Icc 30 kA per 1 s.

Varianti / Tabella
Riferimento | Dimensioni (mm) | Massa (kg) | Codet Enedis
MT-815-S | - | - | -
MT-815-S1 | - | - | -
MT-815-C | 180 x 120 x 45 | 0,6 | 3715042
MT-815-E | 180 x 120 x 45 | 0,6 | -

Specifiche tecniche

• Tipo: morsetto per messa a terra e cortocircuito (MALT/CC).
• Corrente di cortocircuito (Icc): 30 kA per 1 s.
• Capacità di serraggio per tondi: Ø 5–35 mm.
• Per piatti: spessore 5–16 mm, larghezza fino a 40 mm.
• Collegamento: intervallo previsto per terminale (cosse).
• Materiale: lega leggera.
• Norma applicabile: IEC 61230.
• Dimensioni (MT-815-C / MT-815-E): 180 x 120 x 45 mm.
• Massa (MT-815-C / MT-815-E): 0,6 kg.
