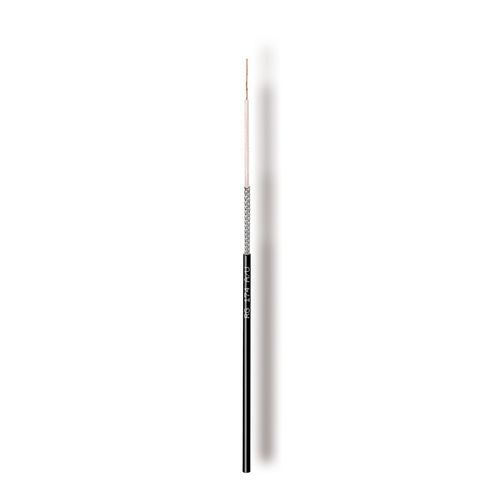

Cavo elettrico coassiale RG174A/U

RFisolatorotondo

• Disponibilità : a magazzino • a Norma : MIL-C-17 PARAMETRI COSTRUTTIVI : • Conduttore interno : Ø mm : 0,48 7x0,16 • materiale : FeCu • Dielettrico : Ø mm : 1,50 • materiale : PE • Treccia : materiale : CuSn • Copertura ottica treccia : % : 87 • Diametro sopra Treccia : Ø mm : 1,90 • Guaina esterna : Ø mm : 2,8 • materiale : PVC PARAMETRI MECCANICI : • Peso del rame : kg/km : 4,6 • Peso del cavo : kg/km : 11,8 • Min raggio di curvatura x 1/n : mm : 15/30 • Massima forza di trazione : N : 120 PARAMETRI ELETTRICI : • Impedenza : Ohm : 50±2 • Capacità (@1kHz) : pF/m : 103 ± 2 • Velocità di propagazione : % : 66 • Attenuazioni (a 20°C) : • a 50 MHz : dB/100m : 20,0 • a 200 MHz : dB/100m : 43,0 • a 300 MHz : dB/100m : 51,0 • a 470 MHz : dB/100m : 63,0 • a 800 MHz : dB/100m : 83,0 • a 1000 MHz : dB/100m : 97,0 • a 1500 MHz : dB/100m : 118,0 • Perdite di riflessione strutturali (SRL) : • a 30 - 300 MHz : dB : >21 • a 300 - 600 MHz : dB : >19 • a 600 - 1000 MHz : dB : >18 • Attenuazione • di schermatura (SA) : Classe : • a 30 - 1000 MHz : dB : >55 • Resistenza conduttore int/est (cc) : Ohm/km : 290,0 / 42,0 • Resistenza di loop : Ohm/km : 332,0 • Tensione di isolamento guaina (spark test) : kV : 2,0
