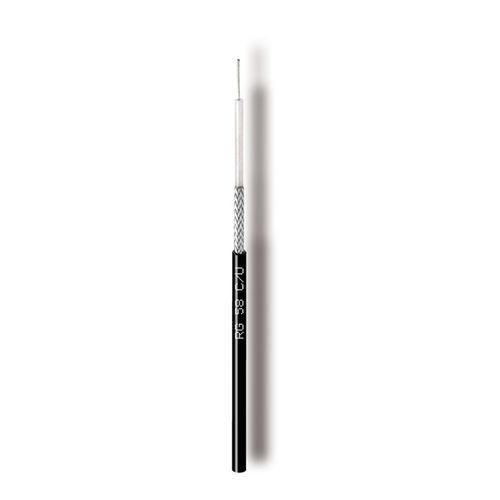

Cavo elettrico coassiale RG58C/U

RFisolatorotondo

• Disponibilità : a magazzino • a Norma : MIL-C-17 PARAMETRI COSTRUTTIVI : • Conduttore interno : Ø mm : 0,90 19x0,18 • materiale : CUSn • Dielettrico : Ø mm : 2,95 • materiale : PE • Treccia : materiale : CuSn • Copertura ottica treccia : % : 93 • Diametro sopra Treccia : Ø mm : 3,43 • Guaina esterna : Ø mm : 5 • materiale : PVC PARAMETRI MECCANICI : • Peso del rame : kg/km : 16,8 • Peso del cavo : kg/km : 36,12 • Min raggio di curvatura x 1/n : mm : 25/50 • Massima forza di trazione : N : 90 PARAMETRI ELETTRICI : • Impedenza : Ohm : 50±2 • Capacità (@1kHz) : pF/m : 100 ± 2 • Velocità di propagazione : % : 66 • Attenuazioni (a 20°C) : • a 50 MHz : dB/100m : 10,7 • a 200 MHz : dB/100m : 23,5 • a 300 MHz : dB/100m : 29,6 • a 470 MHz : dB/100m : 38,7 • a 800 MHz : dB/100m : 53,38 • a 1000 MHz : dB/100m : 61,1 • Perdite di riflessione strutturali (SRL) : • a 30 - 300 MHz : dB : >26 • a 300 - 600 MHz : dB : >25 • a 600 - 1000 MHz : dB : >24 • Attenuazione • di schermatura (SA) : Classe : • a 30 - 1000 MHz : dB : >50 • Resistenza conduttore int/est (cc) : Ohm/km : 38,5 / 16,5 • Resistenza di loop : Ohm/km : 55,0 • Tensione di isolamento guaina (spark test) : kV : 3,0
