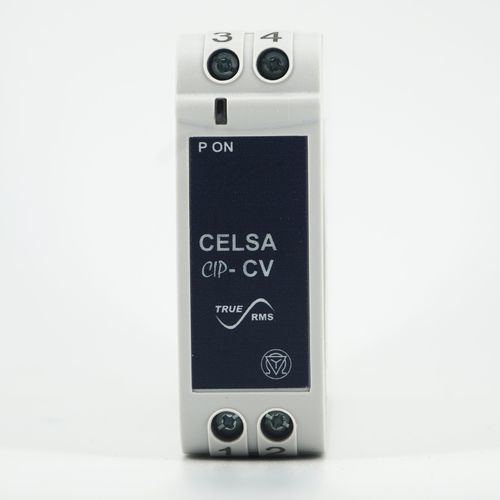

I trasduttori CIP-CA / CIP-CV convertono una corrente alternata sinusoidale o una tensione alternata in una corrente continua indipendente dal carico o in una tensione continua indipendente dal carico proporzionale al valore misurato.
Tipo - tensione / corrente
Classe - 0,2
Dimensioni - 65,5 x 22,5 x 100,5 mm
- Misura del valore medio aritmetico: Calibrazione su RMS con forma d'onda sinusoidale (valore medio)
- Classe di precisione 0,2 secondo la norma internazionale IEC/EN 60 688.
- Alimentazione ausiliaria: 40 V-300 V CA/CC. o 24 V-60 V CA/CC.
- Tempo di risposta in uscita < 250 ms.
- Installazione facile e veloce su guida DIN, a parete o su pannello grazie alla staffa opzionale con foro a vite.
Applicazione
I trasduttori CIP-CA / CIP-CV convertono una corrente o una tensione alternata sinusoidale in corrente o tensione continua indipendente dal carico, proporzionale al valore misurato.
Modalità di funzionamento
Il segnale di ingresso X viene separato dalla rete elettrica mediante un trasformatore.
Il segnale viene raddrizzato e filtrato nel raddrizzatore.
Le proprietà di trasformazione del trasduttore di misura sono determinate nel circuito caratteristico successivo.
Gli amplificatori di uscita trasformano il segnale di misura in un segnale di uscita impresso Y.
Il circuito è alimentato con un'alimentazione ausiliaria H o L.
---
