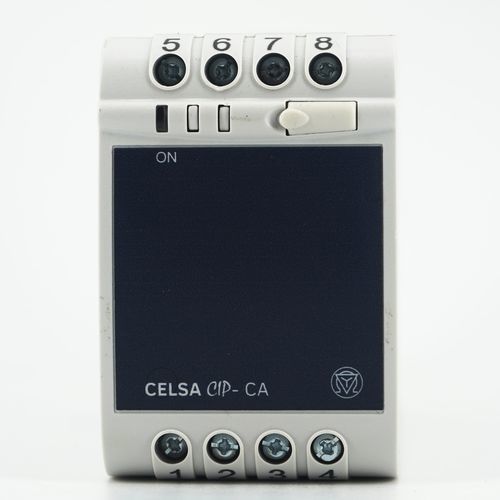

Trasduttore su guida DIN CIP series

di tensione ACAC/DCanalogico

I trasduttori CIP-V / CIP-I sono utilizzati per misurare e convertire la corrente o la tensione alternata in ingresso in un segnale di uscita di corrente o tensione continua indipendente dal carico. Il segnale di uscita generato è proporzionale al valore quadratico medio della corrente o della tensione in ingresso Tipo - tensione/corrente CC Classe - 0,2 Dimensioni - 65,5 x 43,75 x 106,5 mm - Misura RMD reale - Tipo di uscita selezionabile in loco (corrente CC/tensione CC) - Classe di precisione 0,2 (IEC/EN60688) - Ampia alimentazione ausiliaria che può accettare qualsiasi valore compreso tra 60 e 300 V CA/CC o 24 V - 60 V CA/CC - Tempo di risposta in uscita < 400 ms - Installazione facile e veloce su guida DIN, a parete o su pannello grazie alla staffa opzionale con foro a vite - Terminale di connessione: Tipo di vite convenzionale - CIP-V con display LCD Opzionale - Campo di ingresso completamente programmabile in loco (per CIP-V) e campo di corrente di ingresso per CIP-I - Disponibile con uscita singola o doppia - Display LCD a sette segmenti - Comunicazione RS485 (MODBUS) Applicazione I trasduttori CIP-V / CIP-I sono utilizzati per misurare e convertire la tensione o la corrente alternata in ingresso in un segnale di uscita di tensione o corrente continua indipendente dal carico o corrente alternata in un segnale di uscita di tensione o corrente continua indipendente dal carico. Il segnale di uscita generato è proporzionale al valore quadratico medio della corrente o della tensione di ingresso corrente o della tensione in ingresso. Caratteristiche del prodotto Ingresso di misura Segnale di ingresso di tensione/corrente CA, forma d'onda sinusoidale o distorta Uscita analogica (singola o doppia) Uscita analogica isolata che può essere impostata su tensione o corrente uscita. Precisione Precisione del segnale di uscita di classe 0,2 secondo lo standard internazionale IEC/ EN60688 EN60688. Ingresso/uscita programmabile Il trasduttore può essere programmato tramite il tasto frontale e il display oppure tramite RS485.
