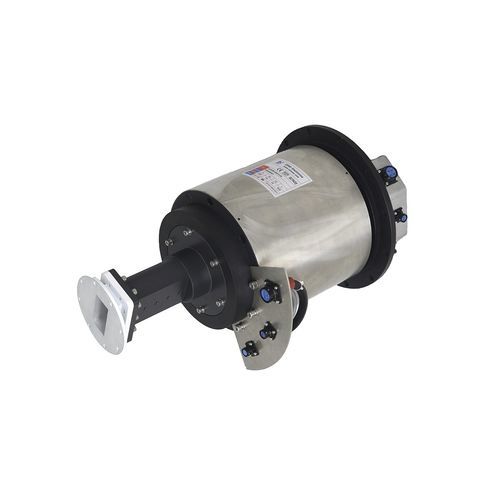

Collettore rotante a canale RF ECN000-26P-01R

di trasmissione di potenza e di segnalicoassialealta frequenza

Il collettore rotante a guida d'onda, noto anche come giunto rotante a guida d'onda, è stato sviluppato appositamente per la trasmissione a microonde. Ha la capacità di trasmettere una larghezza di banda ad alta frequenza e un'elevata potenza. La frequenza più alta può raggiungere i 94GHz. Può fornire 1 canale di trasmissione a guida d'onda separata, ma può anche essere utilizzato come collettore rotante conduttivo per ottenere la trasmissione simultanea di segnali a guida d'onda, coassiali, di potenza e di precisione, ecc - Corrente: 4*40A, 10*1A, 12*1A, 1*guida d'onda - Tensione: 0~250VAC/VDC - Rumore elettrico: ≤30mΩ (50rpm) - Rigidità dielettrica: - ≥1500V@50Hz (potenza) ≥500V@50Hz (segnale) - Resistenza di isolamento: 500MΩ@500VDC (potenza) 100MΩ@500VDC (segnale) - Tipo di interfaccia: CPR284G (EIA RS-271A) - Gamma di frequenza: 2,7~2,9 GHz - Potenza di picco, max: 1.0MW - Perdita di inserzione, max: 0,2 dB - VSWR, max: 1,2
