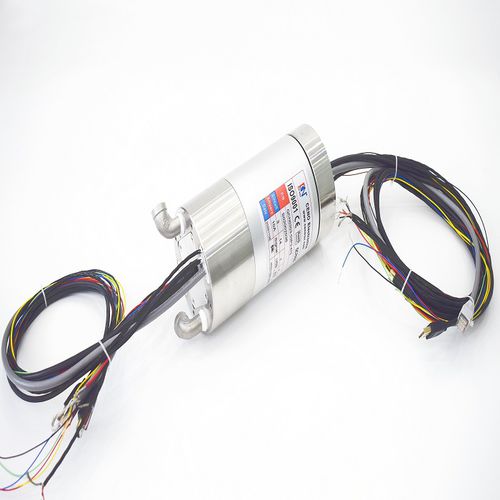

QCN0203-03P3-47S Anello di scorrimento di potenza/segnale
Questo è un anello di scorrimento integrato con 3 anelli 10A,5 anelli segnale normale, 1 gruppo RS422,1 gruppo RS232,1 gruppo USB2.0,1 gruppo 1000M Ethernet e 1 gruppo HDMI .con 2 canali per il liquido, il foro centrale può passare attraverso l'albero motore, gas-liquido passaggio; può anche integrare ad alta frequenza, fibra, encoder, guida d'onda, gas e liquido e altri giunti.Gli anelli di scorrimento possono essere utilizzati in qualsiasi sistema elettromeccanico che richiede una rotazione libera e continua durante il trasferimento di potenza o dati da una struttura fissa ad una struttura rotante.
Caratteristiche
Integrare idraulico, pneumatico
Bassa coppia, rotazione regolare
Diversi tipi di tenuta
Integrare potenza e segnali vari
Temperatura -45°C/+ 80°C
Due canali per il liquido
Coppia bassa
Applicazioni
Equipaggiamento automatico
Trasformazione dei prodotti alimentari
Produzione di macchinari
Apparecchiature elettriche di prova
Supporti per telecamera inclinabile
Attrezzatura espositiva
Robotica
Mini-filare-raccoglitore
Opzionale
Canale Aria /Liquido
Numero del circuito
Valutazione corrente
Dimensione dell'interfaccia
Protezione IP
Specifiche :
Circuiti: 3*10A,5*segnale, 1*RS422,1*RS232,1*USB2.0,1*1000M Ethernet, 1*HDMI .2*liquido
Tensione: - 0~220VAC/VDC
Rumore elettrico: - ≤30mΩ(50rpm)
Rigidità dielettrica: ≥1500V@50Hz (potenza)
≥300V@50Hz (segnale)
Resistenza di isolamento: ≥500MΩ@500VDC (potenza)
≥100MΩ@100VDC (segnale)
Velocità di funzionamento :0-100 rpm
Materiale di contatto: Metalli preziosi
Materiale dell'alloggiamento: Lega di alluminio
Canale idraulico: 2 canali*acqua (G3/8'')
Pressione: ≤1.0MPa
---
