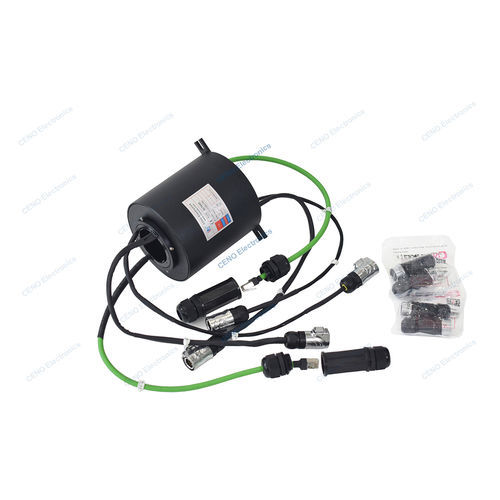

Collettore rotante via Ethernet ECN050-14S-01EM-IP65
albero di trasmissioneper strumento di misuraper termocoppia

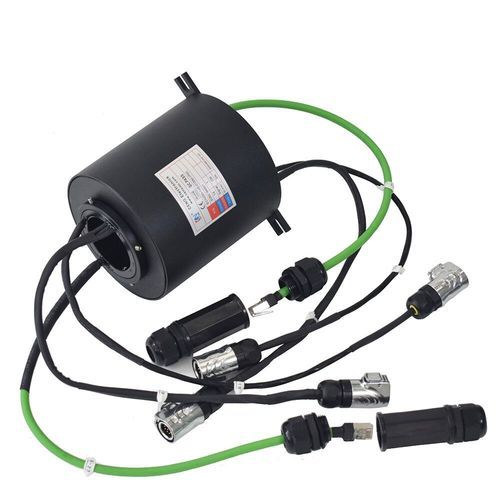

Collettore rotante via Ethernet - ECN050-14S-01EM-IP65 - CENO Electronics technology Co., Ltd - albero di trasmissione / per strumento di misura / per termocoppia
Collettore rotante via Ethernet - ECN050-14S-01EM-IP65 - CENO Electronics technology Co., Ltd - albero di trasmissione / per strumento di misura / per termocoppia
Collettore rotante via Ethernet - ECN050-14S-01EM-IP65 - CENO Electronics technology Co., Ltd - albero di trasmissione / per strumento di misura / per termocoppia - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di CENO Electronics technology Co., Ltd

Caratteristiche

Tipo
via Ethernet
Struttura
albero di trasmissione
Applicazioni
per strumento di misura, per termocoppia
Materiale
in lega d'alluminio
Altre caratteristiche
con contatti in oro, IP65, multivia, su misura, per basse temperature
Tensione

Max.: 24 V

Min.: 0 V

Velocità di rotazione

Max.: 300 rpm
(1.885 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Numero di contatti

5 unit

Diametro interiore

50 mm
(1,97 in)

Descrizione

Panoramica del prodotto
ECN050-14S-01EM-IP65 è un anello collettore di segnali personalizzato per basse temperature che integra segnali di termocoppia, encoder e Ethernet. Progettato per automazione industriale e sistemi di controllo che richiedono la trasmissione simultanea di segnali di temperatura, feedback dell'encoder e dati Ethernet in ambienti freddi. Applicazioni tipiche: rilevamento di posizione/velocità, comunicazione tra processi e misurazione della temperatura di gas o liquidi in forni e tubazioni.

Specifiche (tabella)
ECN050-14S-01EM-IP65 | Specifiche
Corrente e circuiti: 5 gruppi per termocoppia, encoder e segnali Ethernet
Tensione nominale: 0-24VAC/VDC
Resistenza dielettrica: ≥300VAC@50Hz
Resistenza di isolamento: ≥100MΩ@300VDC
Resistenza di contatto: ≤30mΩ (50rpm)
Temperatura di esercizio: -40°C~+60°C
Umidità di esercizio: 60 %UR
Grado di protezione IP: IP65
Velocità di funzionamento: 0 ~ 300rpm
Diametro interno: Ø50mm
Materiale della scocca: Lega di alluminio
Materiale dei contatti: Metallo prezioso
Sezione dei conduttori: Personalizzabile
Lunghezza dei cavi: Personalizzabile
Modalità di rotazione: Fissaggio lato statore con linguetta anti-rotazione

Disegno d'insieme
Immagine del disegno d'insieme disponibile.

Caratteristiche tecniche
  • Canali combinati per termocoppia, encoder ed Ethernet per ridurre le interfacce rotanti
  • Ampia gamma di temperatura di esercizio: -40°C a +60°C per applicazioni a bassa temperatura
  • Scocca con grado di protezione IP65 contro polvere e getti d'acqua
  • Bassa resistenza di contatto (≤30mΩ a 50rpm) per una trasmissione del segnale stabile
  • Sezione e lunghezza dei conduttori personalizzabili in base all'installazione
  • Scocca in lega di alluminio e contatti in metallo prezioso per prestazioni elettriche affidabili
  • Diametro interno Ø50mm adatto a alberi e passaggi comuni
  • Progettato per velocità fino a 300rpm con montaggio statore a linguetta anti-rotazione
