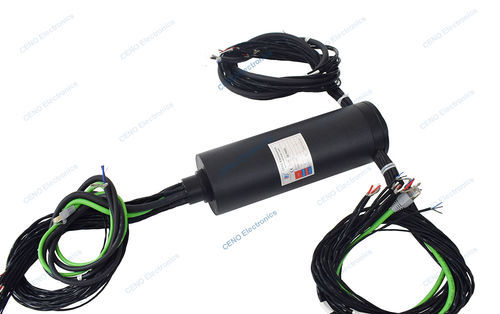

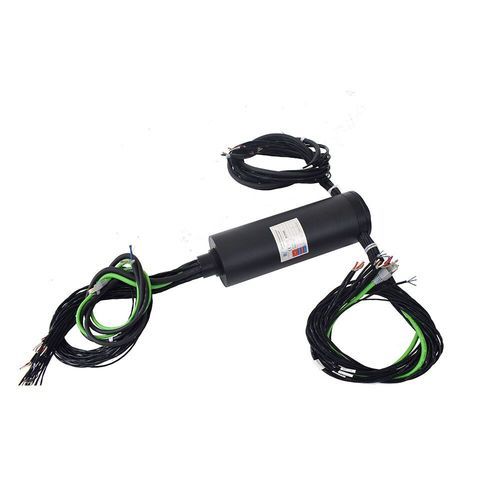

Collettore rotante via Ethernet ECN000-77P

serialeEthernet gigabitper rete di telecomunicazione

Panoramica
Il CENO ECN000-77P è un anello collettore per segnali Ethernet progettato per data center e applicazioni Ethernet industriali. Fornisce 1×1000M Ethernet e circuiti potenza/segna­le configurabili, garantendo trasmissione rotante continua conforme ai requisiti EMC.

Applicazioni

• Data center e apparecchiature di rete rotanti
• Sistemi Ethernet industriali e automazione
• Banchi prova, piattaforme rotanti e sistemi di telemetria

Specifiche tecniche
Modello: ECN000-77P
Ethernet: 1 × 1000M Ethernet
Esempi di circuiti potenza e segnale: 2×15A; 14×10A; 12×1A; 8×2A; 3×5A
Tensione nominale: 400VAC / VDC
Rigidità dielettrica: ≥1000VAC@50Hz (Alimentazione); ≥300VAC@50Hz (Segnale)
Resistenza di isolamento: ≥500MΩ@500VDC (Alimentazione); ≥100MΩ@300VDC (Segnale)
Materiale dei contatti: Oro su oro
Scocca: Lega di alluminio
Rumore elettrico: ≤30mΩ (50 rpm)
Velocità di esercizio: 0–50 rpm
Grado IP: IP51
Temperatura di esercizio: -20℃ a +80℃
Umidità di esercizio: ≤90%
Lunghezza cavi: Rotore 850 mm; Statore 1000 mm

Configurazioni dei circuiti

• Esempi: 2 circuiti × 15A; 14 circuiti × 10A; 12 circuiti × 1A
• Esempi di circuiti segnale: 8×2A; 3×5A
• Include 1×1000M Ethernet e opzione RS232 a 50VDC se applicabile

Meccanica e installazione
Montaggio a flangia. Scocca in lega di alluminio con grado di protezione IP51. Lunghezze cavi: rotore 850 mm, statore 1000 mm. Progettato per integrazione rotante in apparecchiature fino a 50 rpm.

Conformità e documentazione
Il CENO ECN000-77P soddisfa i requisiti EMC per la trasmissione Ethernet. Disegno di insieme e disegno tecnico (ECN000-77P drawing rev) disponibili su richiesta.
