Collettore rotante per applicazioni marine BHCN-C-08250-IP66

in carbonioin alluminiodi rame

Panoramica del prodotto

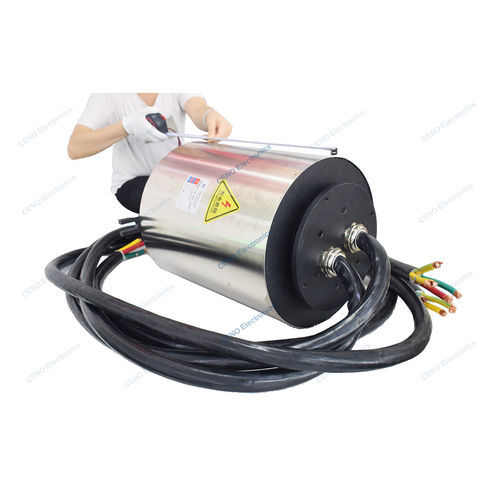

Il BHCN-C-08250-IP66 è un anello collettore a spazzola di carbone per alte correnti, progettato per applicazioni marine e industriali gravose. Presenta un ampio diametro esterno (Ø410 mm) e grado di protezione IP66 per resistenza alle intemperie e agli spruzzi. Noto anche come collettore centrale di corrente o anello collettore marino, trasmette 250 A per circuito (configurabile per correnti superiori) e adotta connessioni a binding-post per un cablaggio semplificato.

Specifiche
BHCN-C-08250-IP66 | Specifiche principali

Disegno d'insieme
Il disegno d'insieme è fornito come riferimento per l'installazione, il fissaggio e le dimensioni.

Specifiche tecniche

• Modello: BHCN-C-08250-IP66
• Corrente e circuiti: 8 circuiti × 250 A
• Tensione nominale: 0–480 VAC/VDC
• Resistenza dielettrica: ≥1500 VAC @ 50 Hz
• Resistenza di isolamento: ≥500 MΩ @ 500 VDC
• Resistenza di contatto: 30 mΩ (misurata a 50 rpm)
• Materiale di contatto: Grafite di rame
• Materiale della scocca: Lega di alluminio
• Intervallo di temperatura di esercizio: -20 °C a +60 °C
• Umidità di esercizio: 60 % UR
• Grado di protezione: IP66
• Velocità massima raccomandata: 0–10 rpm
• Cavo: Quattro conduttori (90 mm²), lunghezza rotore 3000 mm, lunghezza statore 3000 mm
• Diametro esterno: Ø410 mm
• Fissaggio: Rotore — installazione a flangia; Statore — linguetta anti-rotazione
