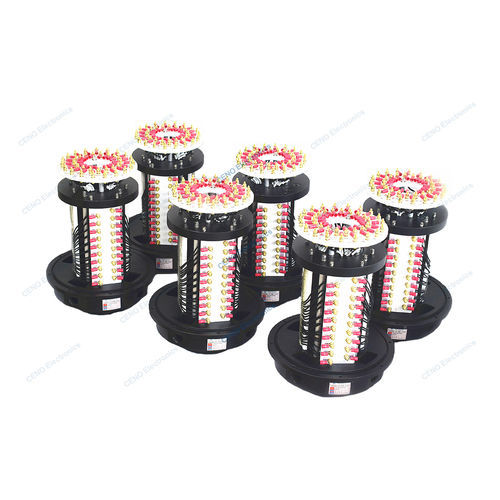

Collettore rotante elettrico ECN000-38P4-IP56-B

per applicazioni marineper applicazioni industrialiper antenna radar

Panoramica prodotto
ECN000-38P4-IP56-B è un anello collettore per basse temperature progettato per la trasmissione elettrica affidabile in ambienti gravosi. Fornisce 37 circuiti a 25 A più un circuito di terra (PE), protezione IP56 e un intervallo di funzionamento da −57°C a +40°C. Il progetto garantisce resistenza alla corrosione, all'invecchiamento e agli urti meccanici, adatto a regioni fredde e climi caldi e umidi.

Applicazioni

• Sistemi rotanti in climi freddi (es. Artico, Siberia)
• Apparecchiature esposte a umidità e atmosfere corrosive (es. aree tropicali)
• Macchinari industriali, turbine eoliche, sistemi radar/antenna, piattaforme marine

Specifiche tecniche

• Modello: ECN000-38P4-IP56-B
• Circuiti e corrente: 37 circuiti × 25 A, più 1 circuito PE
• Tensione nominale: 0–380 VAC/VDC
• Rigidità dielettrica: ≥1000 VAC a 50 Hz
• Resistenza d'isolamento: ≥500 MΩ a 500 VDC
• Rumore elettrico (resistenza di contatto): ≤30 mΩ (50 rpm)
• Velocità nominale: 0–5 rpm
• Materiale dei contatti: Metallo prezioso
• Materiale della custodia: Lega di alluminio
• Temperatura di esercizio: −57°C a +40°C
• Umidità di lavoro: 60%
• Grado di protezione: IP56
• Diametro esterno: Ø220 mm
• Cavi: AWG12 isolati Teflon® UL
• Terminazioni: Rotore morsetto M4; Statore morsetto M4

Disegno d'insieme e installazione
Il disegno d'insieme e le immagini del prodotto sono disponibili come riferimento per progettazione e installazione. Installare fissando lo statore con un supporto anti-rotazione; l'albero aziona il rotore. Per lunghezze cavo personalizzate, opzioni di montaggio o assistenza tecnica, contattare il nostro team tecnico.
