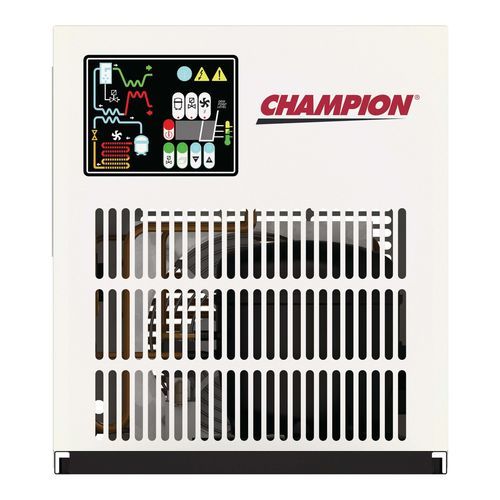

Essiccatore per aria compressa a refrigerazione CGD

compatto

Panoramica del prodotto
La serie CGD è composta da essiccatori d'aria refrigerati che forniscono qualità dell'aria secondo ISO 8573-1 con punto di rugiada a pressione tipicamente di Classe 4 a 5. Utilizzano il refrigerante a basso GWP R513A e integrano scambiatori di calore in alluminio brasato e un design a bassa perdita di carico per un'essiccazione dell'aria compressa efficiente dal punto di vista energetico. Capacità disponibili: 7–50 SCFM. Certificati alle norme di sicurezza UL e CSA e ETL certificato a UL60335-1 & 60335-2-40.

Caratteristiche

• Utilizza refrigerante R513A con basso Global Warming Potential (GWP).
• Valvola a pressione costante per funzionamento stabile a carichi variabili.
• Scambiatore di calore in alluminio brasato, compatto e resistente alla corrosione.
• Design a bassa perdita di carico per ridurre il consumo energetico.
• Costruzione semplificata che facilita la manutenzione.
• Certificazioni: ETL secondo UL60335-1 & 60335-2-40; conforme agli standard UL e CSA.

Vantaggi

• Supporta gli obiettivi di sostenibilità e la conformità ambientale grazie all'uso di refrigerante a basso GWP.
• Il controllo di pressione stabile riduce la variabilità del processo e garantisce prestazioni costanti degli impianti a valle.
• Lo scambiatore in alluminio brasato migliora la durata e l'efficienza termica.
• La gamma di modelli (7–50 SCFM) è adatta a sistemi d'aria compressa industriali di piccole e medie dimensioni.
• Design compatto e di facile manutenzione riduce i tempi di fermo e lo sforzo di assistenza.

Prestazioni (tabella)
Modello | Portata in ingresso SCFM* | Caduta di pressione PSID | Tensioni | CONNESSIONE ARIA IN/OUT TAGLIA | Consumo energetico kW | Refrigerante | W (IN.) | D (IN.) | H (IN.) | Peso spedizione LBS.
CGDA7A1 | 7 | 3.5 | 115/1/60 | 3/8" MNPT | 0.15 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA11A1 | 11 | 6 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA15A1 | 15 | 8.5 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA25A1 | 25 | 0.5 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA32A1 | 32 | 0.6 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA42A1 | 42 | 1 | 115/1/60 | 1/2" FNPT | 0.51 | R513A | 15.4 | 16.9 | 17.5 | 69
CGDA50A1 | 50 | 1.3 | 115/1/60 | 1/2" FNPT | 0.52 | R513A | 15.4 | 16.9 | 17.5 | 69

Specifiche tecniche

• Brand: Champion Pneumatic
• Denominazione / Serie: CGD Series
• Refrigerante: R513A (basso GWP)
• Qualità aria: ISO 8573-1, punto di rugiada a pressione Classe 4 a 5
• Gamma di capacità: modelli da 7 a 50 SCFM
• Scambiatore: Scambiatore di calore in alluminio brasato
• Design: Bassa perdita di carico per efficienza energetica; costruzione semplificata per manutenzione facilitata
• Valvola: Valvola a pressione costante per funzionamento stabile
• Certificazioni: ETL certificato a UL60335-1 & 60335-2-40; conforme agli standard UL e CSA
• Connessioni di ingresso tipiche: 3/8" MNPT o 1/2" FNPT a seconda del modello
• Tensioni tipiche: 115/1/60 (vedi tabella modelli)
