Sistema di fissaggio del coperchio

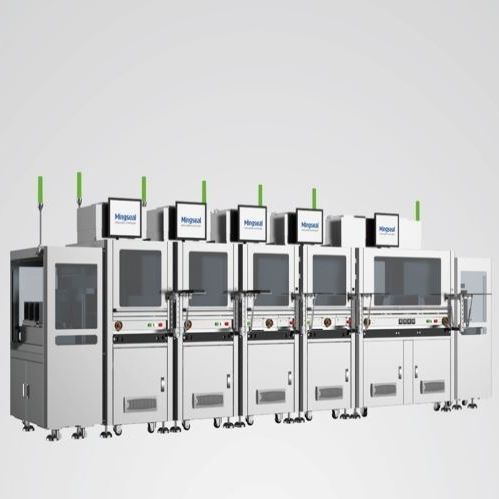

SS200 è un sistema di fissaggio del coperchio ad alta stabilità e precisione, sviluppato in base ai requisiti del processo di fissaggio del coperchio di FCBGA/FCCSP.
Integrando le funzioni di carico e scarico automatico, erogazione, fissaggio del coperchio, Snapcure e ispezione dell'erogazione e del fissaggio, il sistema è in grado di realizzare automaticamente funzioni quali il carico e lo scarico automatico di substrati e coperchi, la spalmatura automatica di colla AD e Tim, il rilevamento della forma della colla, l'attacco del coperchio e il rilevamento del risultato dell'attacco, il mantenimento della pressione del coperchio e la pre-cura.
*Le macchine di questo sistema hanno un design modulare.
*La sequenza o la quantità della macchina di erogazione, della macchina di montaggio e della macchina di pressatura a caldo possono essere regolate in base ai requisiti della sequenza del processo e del rapporto di efficienza.
Buon assorbimento degli urti con struttura a telaio minerale per ridurre efficacemente l'impatto causato dal funzionamento delle apparecchiature ad alta velocità.
Protezione ESD conforme agli standard internazionali IEC e ANSI.
Funzione di compensazione automatica della posizione di erogazione per garantire la precisione di erogazione.
Design modulare dell'intera macchina e funzionamento dell'erogazione che supporta la sincronizzazione a doppia valvola con interpolazione / asincronizzazione a doppia valvola.
Livello antipolvere 10, per soddisfare i requisiti dell'industria dell'imballaggio avanzata.
Funzione di rilevamento della larghezza della colla per evitare i rischi di processo causati da una cattiva erogazione.
Funzione di ispezione corrispondente per garantire la qualità del prodotto al termine di ogni fase del processo.
Flusso operativo:
Caricamento del caricatore (KLM201)→Distribuzione della colla TIM(GS600DD)→Distribuzione della colla AD(GS600DD)→Aggancio del coperchio(AS100)→Pressatura del coperchio(MP200)→Scarico della rivista(KUM201)
---
